通过测定变压器高低压侧绕组的电压、空载电流和空载损耗, 求得变压器变比和激磁阻抗参数

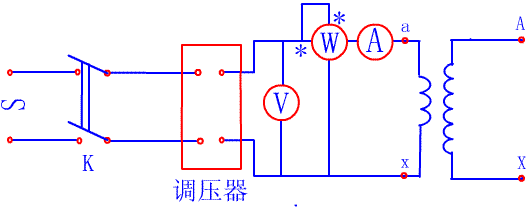

本文来自www.eadianqi.com 本文来自www.eadianqi.com  自动控制网www.eadianqi.com版权所有 图 单相变压器空载试验的原理接线图 本文来自www.eadianqi.com 为安全起见和仪表选择方便，通常在低压侧加电源,高压侧开路。 自动控制网www.eadianqi.com版权所有 激磁阻抗参数与铁心饱和程度有关，即与电源电压大小有关，试验电压必须取额定电压。空载电流数值较小，为减小测量误差，须将电流表靠近变压器接，然后依次接功率表和电压表，如图1.5.2-1所示。 本文来自www.eadianqi.com 根据测量数据:U2N(低压侧额定电压)、U10(高压侧开路电压)、I0(低压侧空载电流)和P0(空载损耗)，按空载运行时的等效电路图，忽略低压绕组漏阻抗(zm>>z2)，变比k和激磁阻抗参数 自动控制网www.eadianqi.com版权所有   空载试验在低压侧加电源，所测数据为低压侧值，求得磁阻 抗参数也为低压侧值，如需高压侧的激磁阻抗数值，还须进行折 算，即乘(k*k)。 自动控制网www.eadianqi.com版权所有 特别注意：对三相变压器进行参数计算，应首先将测量数据换算为相值(相电压、相电流和一相的损耗)，然后才能代入公式， 即公式中所有数据必须是相值。 本文来自www.eadianqi.com |
