电感元件的图形、文字符号

时间:2017-04-26 09:38来源:www.eadianqi.com 编辑:自动控制网

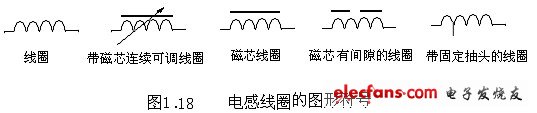

实际电感线圈就是用漆包线或纱包线或裸导线一圈靠一圈地绕在绝缘管上或铁芯上而又彼此绝缘的一种元件。在电路中多用来对交流信号进行隔离、滤波或组成谐振电路等。电感线圈简称线圈，在电路图中用字母L表示，电路图中常用线圈的符号如图1．18所示。 电感线圈

实际电感线圈就是用漆包线或纱包线或裸导线一圈靠一圈地绕在绝缘管上或铁芯上而又彼此绝缘的一种元件。在电路中多用来对交流信号进行隔离、滤波或组成谐振电路等。电感线圈简称线圈，在电路图中用字母“L”表示，电路图中常用线圈的符号如图1．18所示。    本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

电感线圈是利用电磁感应作用的器件。在一个线圈中，通过一定数量的变化电流，线圈产生感应电动势大小的能力就称为线圈的电感量，简称电感。电感常用字母“L”表示。 自动控制网www.eadianqi.com版权所有

电感的SI单位是亨利，简称亨，通常用符号“H”表示。常用单位还有“μH”“mH”，它们的换算关系如下：

本文来自www.eadianqi.com

1H=106μH =103mH

本文来自www.eadianqi.com

电感元件是从实际线圈抽象出来的理想化模型，是代表电路中储存磁场能量这一物理现象的理想二端元件。当忽略实际线圈的导线电阻和线圈匝与匝之间的分布电容时，可将其抽象为仅具有储存磁场能量的电感元件。
