漏电保护装置的工作原理

时间:2017-03-03 17:37来源:www.eadianqi.com 编辑:自动控制网

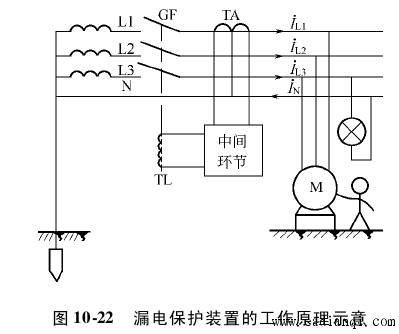

图所示为某三相四线制供电系统的漏电保护装置的工作原理示意。图中 TA 为零序电流互感器,GF 为主开关,TL为主开关的分励脱扣器线圈。下面针对此电路图,对漏电保护装置的整体工作的原理进行说明。 在被保护电路工作正常、没有发生漏电或触电的情况下,由基

图所示为某三相四线制供电系统的漏电保护装置的工作原理示意。图中 TA 为零序电流互感器,GF 为主开关,TL为主开关的分励脱扣器线圈。下面针对此电路图,对漏电保护装置的整体工作的原理进行说明。

本文来自www.eadianqi.com

在被保护电路工作正常、没有发生漏电或触电的情况下,由基尔霍夫定律可知,通过 TA 一次侧电流的相量和等于零,即这使得 TA 铁芯中磁通的相量和也为零。TA 二次侧不产生感应电动势。漏电保护装置不动作,系统保持正常供电。当被保护电路发生漏电或有人触电时,三相电流的平衡遭到破坏,出现零序电流,即:。这零序电流是故障时流经人体,或流经故障接地点流入地下,或经保护导体返回电源的电流。由于漏电电流的存在,通过TA 一次侧各相负载电流的相量和不再等于零,即产生了剩余电流。剩余电流是零序电流的一部分,这电流就导致了

本文来自www.eadianqi.com

TA 铁芯中的磁通相量和也不再为零,即在铁芯中出现了交变磁通。在此交变磁通作用下,TA 二次侧线圈就有感应电动势产生。此漏电信号经中间环节进行处理和比较,当达到预定值时,使主开关的分励脱扣器线圈 TL 通电,驱动主开关 GF 自动跳闸,迅速切断被保护电路的供电电源,从而实现保护。 本文来自www.eadianqi.com
