电力系统的频率与发电机的转速有严格的关系，发电机的转速是由作用在机组转轴上的转矩（或功率）平衡所确定的。 本文来自www.eadianqi.com 1.电力系统负荷的有功功率—频率静态特性 本文来自www.eadianqi.com 当频率变化时，电力系统中的有功功率负荷（包括用户取用的有功功率和网络中的有功损耗）也将发生变化。当电力系统稳态运行时，系统中有功负荷随频率变化的特性称为负荷的有功功率一频率静态特性。见图1。 本文来自www.eadianqi.com
在额定频率附近，负荷的有功功率与频率呈直线关系。 自动控制网www.eadianqi.com版权所有
用标么值表示为： 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
2.发电机组的有功功率—频率静态特性 本文来自www.eadianqi.com
当系统频率变化时，汽轮机（或水轮机）调速系统将自动改变进汽量（或进水量），以相应增减发电机输出的功率，调整结束后达到新的稳态。这种反映由频率变化而引起汽轮机（或水轮机）输出功率变化的关系，称为发电机组有功功率一频率静态特性。见图2。 自动控制网www.eadianqi.com版权所有
这种代表功频静特性的直线的斜率为负数： 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com 标幺值： 自动控制网www.eadianqi.com版权所有
发电机的单位调节功率的倒数称为发电机组的调差系数： 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
|

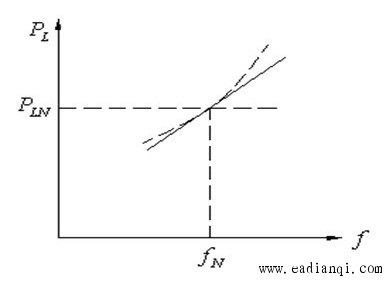

图1 有功负荷随频率变化的特性
本文来自www.eadianqi.com

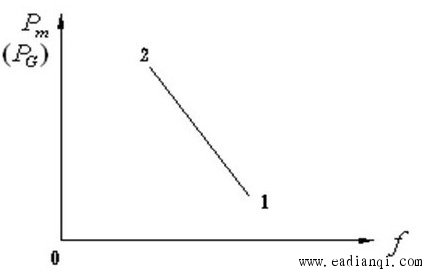

图2 频率静态特征
本文来自www.eadianqi.com
