电力系统中有不同的电压等级，不能仅仅将单元件的等值电路接元件原有参数简单的相连，而要进行适当的参数归算，将全系统各元件的参数归算至同一个电压等级，才能将各元件的等值电路连接起来，称为系统的等值电路。 本文来自www.eadianqi.com
参数归算到哪一个电压等级，视具体情况而定，归算到哪一级，就称为基本级。 本文来自www.eadianqi.com
等值电路见图。 自动控制网www.eadianqi.com版权所有

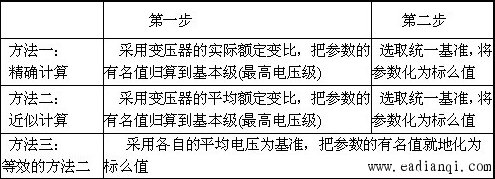

分析方法见图。 自动控制网www.eadianqi.com版权所有
1.用有名值计算时的电压及归算 本文来自www.eadianqi.com 要注意电压等级的归算。参数归算过程： （1）选基本级。 （2）确定变比。变压器的变比分为两种，实际额定变比和平均额定变比。 （3）参数归算。 本文来自www.eadianqi.com 1）准确归算法：变压器的实际额定变比为： 本文来自www.eadianqi.com
待归算级的参数与归算到基本级后的参数关系： 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
2）近似归算法：变压器的平均额定变比进行参数归算，变压器两侧母线的平均额定电压一般较网络的额定电压近似高5％。 自动控制网www.eadianqi.com版权所有 2.标么值计算时的电压级归算 自动控制网www.eadianqi.com版权所有 标么制是相对单位制的一种表示方法，在标么制中参与计算的各物理量都是用无单位的相对数值表示。 本文来自www.eadianqi.com
本文来自www.eadianqi.com （1）标么值的特点 ：1）标么值是无单位的量。2）标么值计算结果清晰，便于迅速判断计算结果的正确性，可大大简化计算。3）标么值与百分值有关系。在进行电力系统分析和计算时，有些物理量的百分值是已知的，可利用标么值与百分值的关系求得标么值。 本文来自www.eadianqi.com
（2）三相系统中基准值的选择 本文来自www.eadianqi.com 基准值的单位与有名值单位相同；且各电气量的基准值之间符合电路的基本关系式。即： 本文来自www.eadianqi.com
本文来自www.eadianqi.com 一般首先选定SB、UB为功率和电压的基准值，其他可按电路关系派生出来，即： 本文来自www.eadianqi.com
本文来自www.eadianqi.com （3）采用标么制时的电压级归算 ： 本文来自www.eadianqi.com 对多电压等级的网络，网络参数必须归算到同一个电压等级上。若这些网络参数是以标么值表示的，则这些标么值是依基本级上取的基准值为基准的标么值。根据计算精度要求不同，参数在归算过程中可按变压器实际额定变比归算，也可按平均额定变比归算。其归算途径有两个： 自动控制网www.eadianqi.com版权所有 1）先有名值归算，后取标么值。即将网络中各待归算级各元件的有名值参数归算到基本级上，再按除以基本级上与之相对应的基准值，得到标么值。 本文来自www.eadianqi.com
2）先基准值归算，后取标么值。先将基本级上的基准值参数归算到各待归算级，然后再被待归算级上相应参数分别去除，得到标么值参数。 本文来自www.eadianqi.com （4）基准值改变后的标么值换算 ： 自动控制网www.eadianqi.com版权所有 发电机、变压器、电抗器的电抗，厂家提供以百分值表示的数据，百分值除以100即得标么值，这个标么值是以元件本身的额定参数（额定电压、额定容量）为基准的标么值。在电力网计算中，当选定基本级后，应把这些电抗标么值换算成以基本级上的参数为基准的标么值。 本文来自www.eadianqi.com
基准值改变后的发电机、变压器、电抗器的标么值电抗为： 本文来自www.eadianqi.com
|

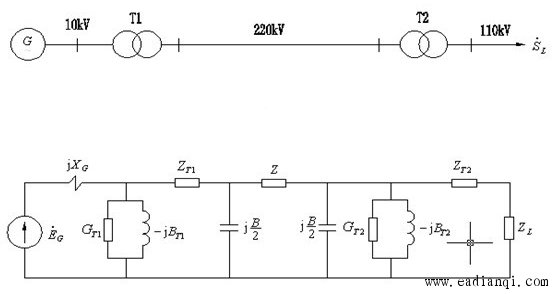

图 元件参数对应于多个电压等级的等值电路
图 参数对应于同一电压等级的等值电路分析方法
