电力网接线方式对于保证安全可靠、优质经济地向用户供电，具有非常重要的作用。电气主接线是发电厂和变电所电气部分的主体，是一次系统的重要环节，是电力系统网络结构的重要组成部分。电气主接线直接影响运行的可靠性、灵活性，并对电器选择、配电装置布置、继电保护、自动装置和控制方式的拟定起决定的作用。 自动控制网www.eadianqi.com版权所有 电气主接线: 由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络。 自动控制网www.eadianqi.com版权所有 电气主接线的基本要求： 自动控制网www.eadianqi.com版权所有 1.可靠性：保证供电可靠是电气主接线最基本的要求。 自动控制网www.eadianqi.com版权所有 2.灵活性：电气主接线应能适应各种运行状态，并能灵活地进行运行方式的切换。 自动控制网www.eadianqi.com版权所有 3.经济性：投资省、占地面积少，电能损耗少。 本文来自www.eadianqi.com 电气主接线基本形式：通常，将电气主接线按有无汇流母线划分为有汇流母线和无汇流母线两大类型。 本文来自www.eadianqi.com
（1）只有一组母线的接线 ,进出线并接在这组母线上。 本文来自www.eadianqi.com 单母线接线图见图1。图中倒闸操作：如对馈线LI送电时，须先合上隔离开关QS2和QS3，再投人断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3和QS2。即隔离开关相对于断路器而言要“先通后断”，母线隔离开关相对于线路隔离开关也要“先通后断”。接地开关QS4是在检修电路和设备时合上，取代安全接地线的作用。 自动控制网www.eadianqi.com版权所有
单母线接线优点：简单清晰、设备少、投资小、运行操作方便，且有利于扩建。 自动控制网www.eadianqi.com版权所有
缺点：可靠性和灵活性较差。 自动控制网www.eadianqi.com版权所有 应用：6～10kV配电装置的出线回路数不超过5回； 35～63kV配电装置的出线回路数不超过3回；110～220kV配电装置的出线回路数不超过2回。 本文来自www.eadianqi.com 改进：单母线分段接线、单母线带旁路接线。 本文来自www.eadianqi.com
（2）单母线分段接线：避免单母线接线可能造成全厂停电的缺点，提高供电可靠性及灵活性。见图2。 本文来自www.eadianqi.com
单母线用分段断路器QF1进行分段。两段母线同时故障的几率甚小，可以不予考虑。在可靠性要求不高时，亦可用隔离开关分段（QS），任一段母线故障时，将造成两段母线同时停电，在判别故障后，拉开分段隔离开关，完好段即可恢复供电。分段的数目，取决于电源的数量和容量。段数分越多，故障时停电范围越小，但使用断路器的数量亦越多，且配电装置和运行也越复杂，通常以2～3段为宜。这种接线方式广泛用于中、小容量发电厂的6～10kV主接线和6～220kV变电所配电装置中。 自动控制网www.eadianqi.com版权所有 优点：对重要用户可以从不同段引出两回馈线，由两个电源供电；当一段母线发生故障（或检修），仅停该段母线，非故障段母线仍可继续工作。 本文来自www.eadianqi.com 缺点：当一段母线或母线隔离开关故障或检修时，接在该段母线上的回路必须全部停电；任一回路的断路器检修时，该回路必须停止工作。 自动控制网www.eadianqi.com版权所有 (3)单母线分段带旁路接线：检修出线断路器，不致中断该回路供电。见图3。 本文来自www.eadianqi.com
增设旁路母线W2和旁路断路器QF2。旁路母线经旁路隔离开关QS3与出线连接。正常运行时，QF2和QS3断开。当检修某出线断路器QF1时，先闭合QF2两侧的隔离开关，再闭合QF2和QS3，然后断开QF1及其线路隔离开关 QS2和母线隔离开关QS1。这样QF1就可退出工作，由旁路断路器QF2执行其任务。即在检修QF1期间，通过QF2和QS3向线路L2供电。当检修电源回路断路器期不允许断开电源时，旁路母线还可与电源回路连接，此时还需在电源回路中加装旁路隔离开关，图中用虚线表示。 自动控制网www.eadianqi.com版权所有 (4)单母线分段带旁路母线接线：为节约建设投资。常以分段断路器兼作旁路断路器的接线。两段母线均可带旁路母线，正常时旁路母线W2不带电，分段断路器QF1及隔离开关QS1、QS2在闭合状态，QS3、QS4、QS5均断开，以单母线分段方式运行，见图4。 自动控制网www.eadianqi.com版权所有
双母线接线见图5。具有两组母线W1、W2。每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF（简称母联）连接，每一个电源回路也是通过一台断路器和两组母线隔离开关接在两组母线上。 本文来自www.eadianqi.com 双母线接线优点：可靠性和灵活性大大提高。 自动控制网www.eadianqi.com版权所有 双母线接线缺点：第一，闸操作比较复杂，在运行中隔离开关作为操作电器，容易发生误操作。第二，尤其当母线出现故障时，须短时切换较多电源和负荷；当检修出线断路器时，仍然会使该回路停电。第三，配电装置复杂，投资较多经济性差。 本文来自www.eadianqi.com 改进措施：采用母线分段； 增设旁路母线系统； 本文来自www.eadianqi.com 一台半断路器优点：供电可靠性和运行调度灵活性高；缺点：设备多，投资较大，二次控制接线和继电保护 配置都比较复杂；应用在大型发电厂和变电所超高压配电装置。见图6。 自动控制网www.eadianqi.com版权所有
1.单元接线 自动控制网www.eadianqi.com版权所有 2.桥形接线 本文来自www.eadianqi.com
（1）内桥：桥连断路器设在变压器侧，正常时闭合运行。 当输电线路较长，故障概率较高时，而且变压器又不需经常切换时。 自动控制网www.eadianqi.com版权所有 （2）外桥：桥连断路器设在线路侧，正常时闭合运行。当线路较短时，且变压器运行方式需经常切换时，或系统有穿越功率流经本厂时需切换。 自动控制网www.eadianqi.com版权所有 3.角形接线 本文来自www.eadianqi.com 特点：母线闭合成环形；断路器数目等于回路数；每回路都与两台断路器相连。 本文来自www.eadianqi.com 优点：检修任一台断路器都不致中断供电。具有较高的可靠性和灵活性。 本文来自www.eadianqi.com 缺点：不便于扩建和电器设备的选择。 本文来自www.eadianqi.com
适用：最终规模明确的110kV及以上的配电装置中。 自动控制网www.eadianqi.com版权所有 |
图1 单母线接线图
图2 单母线分段接线图

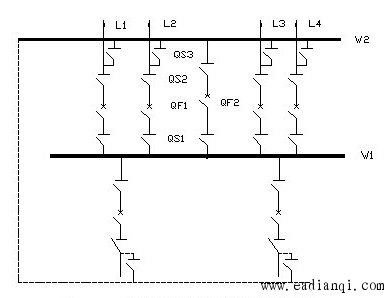

图3 单母线分段带旁路接线示意图

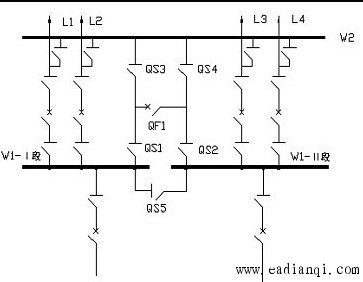

图4 分段断路器兼作旁断路器的接线图

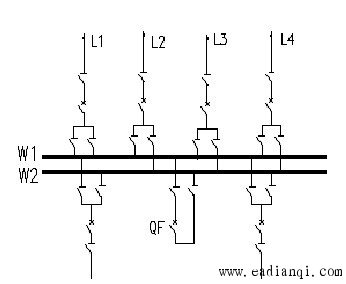

图5 双母线接线图

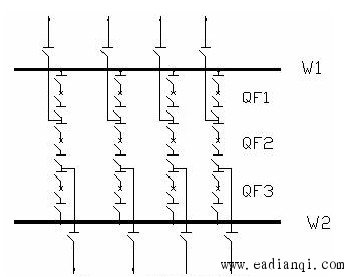

图6 一台半断路器接线图
