（1） 阀式避雷器的运行维护 阀式避雷器在正常运行中，应定期巡视检查、清扫和维护；在雷雨天气后及可能产生操作过电压时，应进行特殊巡视检查，保证运行可靠性。检查内容如下。 自动控制网www.eadianqi.com版权所有 ① 检查瓷套管表面有无裂纹、破损及闪络痕迹，有无严重污秽情况。 本文来自www.eadianqi.com
② 检查导线及接地引下线有无烧伤痕迹和断股现象。
④ 检查 220kV 避雷器拉线瓷瓶是否牢固。 巡视中发现上述现象，应断开阀式避雷器（退出运行）进行电气试验和检查，以免发生事故。 自动控制网www.eadianqi.com版权所有 （2） 管式避雷器的运行维护 管式避雷器运行中的巡视与检查内容如下。 自动控制网www.eadianqi.com版权所有 ① 检查管身外部有无裂纹、闪络和放电烧伤痕迹、绝缘层表面是否良好。 自动控制网www.eadianqi.com版权所有
② 检查外间隙的电极距离有无变动。 本文来自www.eadianqi.com
④ 检查排气孔上包盖的纱布是否完整。 自动控制网www.eadianqi.com版权所有 避雷器动作 3次以上时；凡冬季没有拆下的管式避雷器在每年雷雨季投入运行前。 本文来自www.eadianqi.com ② 运行中的管式避雷器至少每 3 年拆下检修一次，检修项目如下： 自动控制网www.eadianqi.com版权所有 ·检查管内是否有污物或昆虫堵塞，发现有问题时，可抽出棒型电极，用特制的探针进行清除； 自动控制网www.eadianqi.com版权所有 ·外部间隙的电极有放电烧伤痕迹时，应拆下检修，进行磨平或更换电极； 自动控制网www.eadianqi.com版权所有 ·外部清扫检修后，按表 1 要求进行调整外间隙的距离。 自动控制网www.eadianqi.com版权所有

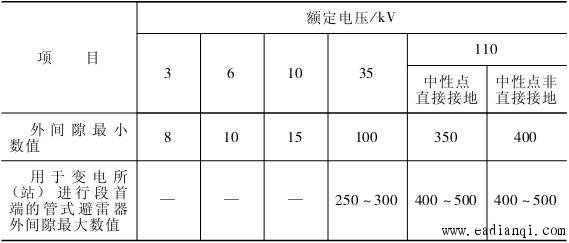

表 1 管式避雷器外间隙的距离 单位：mm 本文来自www.eadianqi.com
③ 管式避雷器动作后，应测量距纤维管开口端下列距离处的内径：110kV 的为 150mm 处；20 ～ 35kV 的为 70mm 处；3～ 10kV 的为 30mm 处。 自动控制网www.eadianqi.com版权所有 ④ 管式避雷器有下列情况之一时，应退出运行：绝缘管的纵向裂纹大于其长度的 1/3时；绝缘管有烧伤痕迹时；绝缘管终端堵头不牢固或漆层有严重裂纹时。 自动控制网www.eadianqi.com版权所有 （4） 阀式避雷器的检修 检修工作应在干燥、清洁的环境下进行，元件组合须符合原设计标准和工艺要求，并需注意以下几点。 本文来自www.eadianqi.com ① 属于下列情况之一的元件，应更换：严重烧伤的电极；严重受潮、膨胀金属的云母垫片；击穿、局部击穿或闪络的阀片；严重受潮的阀片；严重老化龟裂或严重变形、失去弹性的橡胶密封件；瓷套裂碎；非线性并联电阻严重老化、泄漏电流超过运行规程现定的范围。 本文来自www.eadianqi.com ② 阀式避雷器的电阻片应分别存放，并保持方向一致，不得将不同避雷器内的阀片混装使用。 本文来自www.eadianqi.com ③ 不能用普通橡胶代替能抗臭氧的氯丁橡胶，普通橡胶在臭氧作用下易老化龟裂。 自动控制网www.eadianqi.com版权所有 ④ 解体检修后的避雷器，应进行预防性试验。 自动控制网www.eadianqi.com版权所有
（5）阀式避雷器的故障处理 如发现阀式避雷器在运行中有异常现象和故障时，应针对具体情况进行处理。 自动控制网www.eadianqi.com版权所有 ① 发现瓷套有裂纹时，如天气正常，可将故障相避雷器退出运行，停电更换合格的避雷器。 本文来自www.eadianqi.com ② 在雷雨时，因避雷器瓷套裂纹而造成闪络，但未引起系统永久性接地，在可能条件下应将故障相避雷器停用。 本文来自www.eadianqi.com
③ 阀式避雷器在运行中突然爆炸，但尚未造成系统永久性接地或危及系统安全运行时，可在雷雨过后，拉开故障相的隔离开关，更换合格的避雷器。若已引起系统永久性接地时，禁止使用隔离开关操作来停用故障避雷器。 自动控制网www.eadianqi.com版权所有 ④ 发现由于避雷器内部有异常音响或瓷套有炸裂引起系统接地故障时，工作人员应避免靠近，此时可用断路器或采用人工接地转移的方法断开故障。 本文来自www.eadianqi.com ⑤ 运行中阀式避雷器接地引下线有烧熔痕迹时，可能是内部阀片损坏而引起工频续流增大，应停电使避雷器退出运行，进行电气试验。 自动控制网www.eadianqi.com版权所有 ⑥ 阀式避雷器在运行中发现瓷套有裂纹，若退出运行又无备品更换时，应根据故障情况的严重程度进行处理；如果在此时间内不致威胁安全运行时，为了防止受潮可将拆下的阀式避雷器在其裂纹处涂漆和环氧树脂，随后安排更换合格的避雷器。 本文来自www.eadianqi.com |
