IT系统

时间:2016-04-16 17:05来源:www.eadianqi.com 编辑:自动控制网
电力系统与大地间不直接连接，电气装置的外露可导电部分通过保护接地线 PE 与接地体连接，如图 1所示。 电力系统与大地间不直接连接，电气装置的外露可导电部分通过保护接地线 PE 与接地体连接，如图 1所示。 图2 中性点经击穿熔断器接地 额定电压 220 380 50

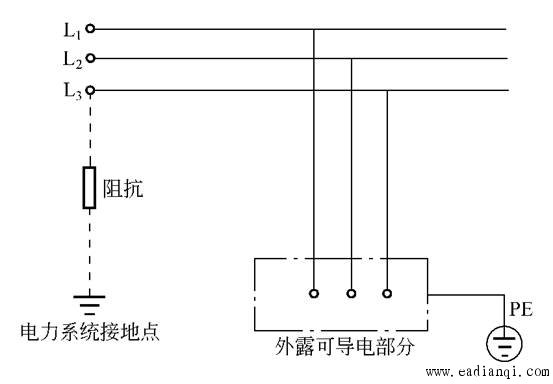

电力系统与大地间不直接连接，电气装置的外露可导电部分通过保护接地线 PE 与接地体连接，如图 1所示。

电力系统与大地间不直接连接，电气装置的外露可导电部分通过保护接地线 PE 与接地体连接，如图 1所示。

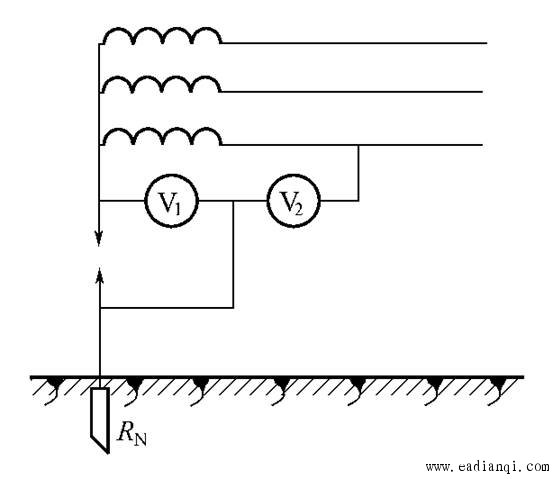

图2 中性点经击穿熔断器接地

额定电压 220 380 500
击穿电压 351 ～ 500 501 ～ 800 801 ～ 1000
自动控制网www.eadianqi.com版权所有

表1 JBO 型击穿熔断器的击穿电压 单位：V额定电压 220 380 500击穿电压 351 ～ 500 501 ～ 800 801 ～ 1000

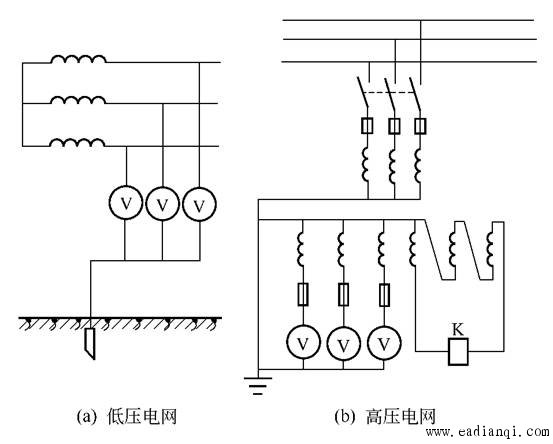

图3 绝缘监视线路
高压电网的绝缘监视线路如图 3（b） 所示。图中电压互感器有两组低压线圈：一组接成星形，供绝缘监视仪表和其他仪表及一般继电保护用；另一组接成开口三角形，开口处接信号继电器。对地绝缘正常时，三只电压表指示相同，三角形开口处电压为零，信号继电器不动作；当某相故障接地，或一相、两相对地绝缘严重恶化时，三只电压表给出不同指示，同时三角形开口处出现电压，信号继电器动作并发出信号。为减轻电压互感器一、二次短接的危险，互感器二次绕组必须接地；为保证绝缘监视的灵敏性，互感器一次绕组中性点和三只电压表的中性点也必须接地。
