热继电器是专门用来对连续运行的电动机进行过载及断相保护，以防止电动机过热而烧毁的保护电器。 自动控制网www.eadianqi.com版权所有 热继电器的主要参数有热继电器额定电流、相数，热元件额定电流，整定电流及调节范围等。热继电器的额定电流是指热继电器中可以安装的热元件的最大整定电流值。热元件的额定电流是指热元件的最大整定电流值。热继电器的整定电流是指热元件能够长期通过而不致引起热继电器动作的最大电流值。通常热继电器的整定电流是按电动机的额定电流设定的。对于某一热元件的热继电器，可手动调节整定电流旋钮，通过偏心轮机构调整双金属片与导板的距离，能在一定范围内调节其电流的整定值，使热继电器更好地保护电动机。JR16、JR20系列是目前广泛应用的热继电器。 自动控制网www.eadianqi.com版权所有

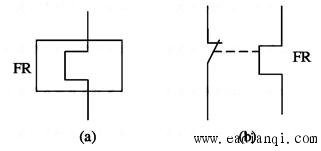

在电气原理图中，热继电器的热元件和常闭触头的图形和文字符号如图1所示。 本文来自www.eadianqi.com
本文来自www.eadianqi.com 图1 热继电器的图形和文字符号 本文来自www.eadianqi.com
热元件；（b）常闭触头 自动控制网www.eadianqi.com版权所有 |
