行程开关主要用于检测工作机械的位置，发出命令以控制其运动方向或行程长短。 自动控制网www.eadianqi.com版权所有

    行程开关按结构分为机械结构的接触式有触点行程开关和电气结构的非接触式的接近开关。接触式行程开关靠移动物体碰撞行程开关的操动头而使行程开关的常开触头接通和常闭触头分断，从而实现对电路的控制作用。其结构如图1所示。行程开关的触头在电路图中的图形和文字符号表示如图2所示。 本文来自www.eadianqi.com

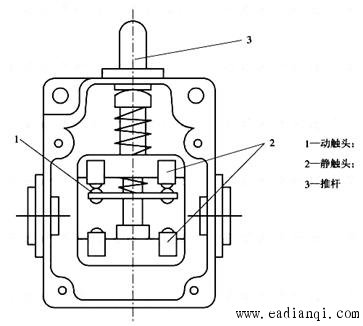

图1　接触式行程开关结构图 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

图2　行程开关的图形和文字符号 自动控制网www.eadianqi.com版权所有

    常开触头；（b）常闭触头

本文来自www.eadianqi.com

    行程开关按外壳防护形式分为开启式，防护式及防尘式；按动作速度分为舜动和慢动式（蠕动）；按复位方式分为自动复位式和非自动复位；按接线方式分为螺钉式、焊接式及插入式；按操作形式分为直杆式（柱塞式）、直杆滚轮式（滚轮柱塞式）、转臂式、方向式、叉式、铰链杠杆式等；按用途分为一般用途行程开关、起重设备用行程开关及微动开关等多种。常用行程开关的型号有LX19系列、新产品LXK3系列和LXW5系列微动开关等。

    由于半导体元件的出现，产生了一种非接触式的行程开关，这就是接近开关。它是靠移动物体至与接近开关的感应头接近时，使其输出一个电信号。在继电—接触器控制系统中应用时，接近开关输出电路要驱动一个中间继电器，由其触头对继电——、接触器电路进行控制。接近开关分为电容式和电感式两种。与行程开关比较，接近开关具有定位精度高、操作频率高、寿命长、耐冲击振荡、耐潮湿、能适应恶劣的工作环境等优点，因此，在工业生产中逐渐得到推广应用。 自动控制网www.eadianqi.com版权所有
