采用接触器直接启动控制包括（1）点动；（2）连续控制；（3）既能点动又能长动控制。 自动控制网www.eadianqi.com版权所有

（1）点动控制：按住按钮时电动机转动工作，手放开按钮时，电动机即停止工作，常用于生产设备的调整。 自动控制网www.eadianqi.com版权所有

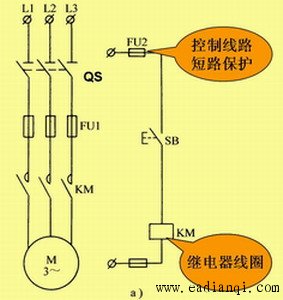

图1 点动控制 本文来自www.eadianqi.com

控制线路工作过程：启动时，合上刀开关QS，主线路引入三相电源。按下启动按钮SB，KM线圈得电，主触点闭合，电动机接通电源开始转动，松开SB，KM线圈失电，主触点复位(开)电动机停止转动。 自动控制网www.eadianqi.com版权所有

（2）连续转动控制

本文来自www.eadianqi.com

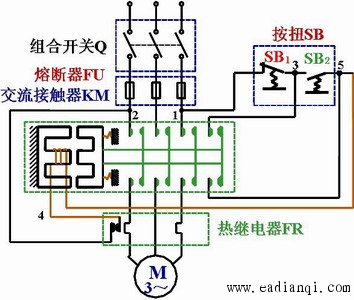

图2 连续转动控制结构图 本文来自www.eadianqi.com

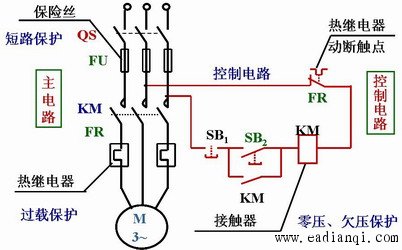

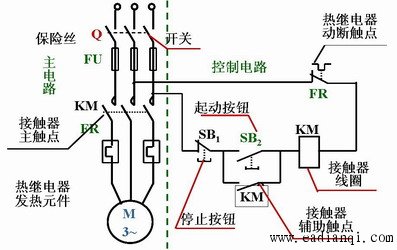

图3 连续转动控制原理图 本文来自www.eadianqi.com

（3）既能长期工作又能点动的控制电路 本文来自www.eadianqi.com

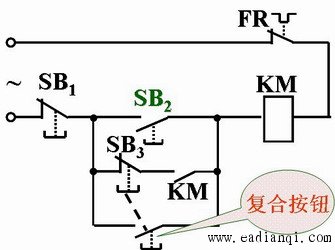

图4 既能长期工作又能点动的控制电路 自动控制网www.eadianqi.com版权所有

按下起动钮，电动机运转，松开起动按钮，电动机停转。 自动控制网www.eadianqi.com版权所有

点动按钮SB3的作用：
(1) 使接触器线圈KM通电；
(2) 使线圈KM不能自锁。 本文来自www.eadianqi.com

点动时，按下SB3，电机运转。 自动控制网www.eadianqi.com版权所有

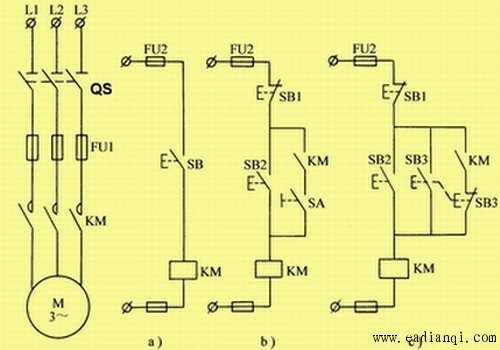

图5 点动电路： a) 基本点动控制电路 b) 开关选择运行状态的电路 c)两个按扭控制的电路
