图1 瓷插式熔断器	图2 螺旋式熔断器	图3 有填料封闭管式熔断器

    常用熔断器:

自动控制网www.eadianqi.com版权所有

(1)瓷插式熔断器

本文来自www.eadianqi.com

常用的瓷插式熔断器为RC1A系列，它由瓷盖、瓷底座、 静触头、动触头和熔体组成，动触头在瓷盖两端，熔体沿凸起部分跨接在两个动触
   头上。瓷插式熔断器一般用于交流50Hz，额定电压380V及以下、额定电流200A以下的电路末端，用于电气设备的短路保护和照明电路的保护。

图4 瓷插式熔断器：1-瓷盖；2-熔体；3-动触头；4-静触头；5-瓷底座 本文来自www.eadianqi.com

(2) 有填料螺旋式熔断器 自动控制网www.eadianqi.com版权所有

它由瓷帽、熔管、瓷套及瓷座等组成。熔管是一个瓷管，内装熔体和灭弧介质石英砂，熔体的两端焊在熔管两端的金属盖上，其一端标有不同颜色的熔断指示器，当熔体熔断时指示器弹出，便于发现并更换同型号的熔管。有填料螺旋式熔断器外形结构如图所示。 本文来自www.eadianqi.com

图5 有填料螺旋式熔断器(a) 外型； (b) 结构：1—瓷帽；2—熔管；3—瓷套；4—上接线端；5—下接线端；6—瓷座

自动控制网www.eadianqi.com版权所有

这种熔断器的特点是其熔管内充满了石英砂填料，以增强熔断器的灭弧能力。因为石英砂具有很大的热惯性与较高的绝缘性能，且它为颗粒状，同电弧接触面大，能大量吸收电弧的能量，使电弧很快冷却，从而加快电弧熄灭过程。 本文来自www.eadianqi.com

(3) 无填料封闭管式熔断器 本文来自www.eadianqi.com

这种熔断器由熔管、熔体和插座组成，熔体被封闭在不充填料的熔管内，其外形结构如图所示。15A以上熔断器的熔管由钢纸管、黄铜套管和黄铜帽等构成，新产品中熔管已用耐电弧的玻璃钢制成。常用的无填料封闭管式熔断器有RM7和RM10系列。

自动控制网www.eadianqi.com版权所有

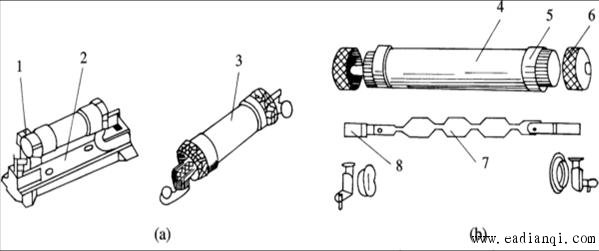

图6 无填料封闭式熔断器 (a) 外型； (b) 结构：1—插座；2—底座；3—熔管；4—钢纸管；5—黄铜套管；6—黄铜毛；7—熔体；8—触刀 本文来自www.eadianqi.com

这种结构的熔断器有两个特点：一是采用变截面锌片作熔体。当电路过载或短路时，变截面锌片狭窄部分的温度急剧升高并首先熔在短路时，熔体的几个狭窄部分同时熔断，形成较大空隙，灭弧更容易；二是采用钢纸管或三聚氰胺玻璃作熔管，当熔体熔断时，熔管在电弧作用下，分解大量气体，使管内压力迅速增大，促使电弧迅速熄灭。

本文来自www.eadianqi.com

这种熔断器的优点是灭弧力强，熔体更换方便，被广泛用于发电厂、 变电所和电动机的保护。 本文来自www.eadianqi.com

(4) 新型熔断器 自动控制网www.eadianqi.com版权所有

自复式熔断器是应用非线性电阻元件（金属钠等）在高温下电阻特性突变的原理制成的。

自复式熔断器由金属钠制成熔丝，它在常温下具有高电导率（略次于铜），短路电流产生的高温能使钠汽化，气压增高，高温高压下气态钠的电阻迅速增大，呈高电阻状态，从而限制了短路电流。当短路电流消失后，温度下降，气态钠又变为固态钠，恢复原来良好的导电性能，故自复式熔断器可重复使用。因其只能限流，不能分断电路，故常与断路器串联使用，以提高分断能力。目前自复式熔断器有RZ1系列熔断器，它适用于交流380V的电路中与断路器配合使用。 自动控制网www.eadianqi.com版权所有

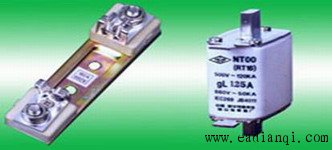

图7 熔断器
