交流接触器型号及主要技术参数

时间:2015-09-22 16:50来源:www.eadianqi.com 编辑:自动控制网
1、型号含义 交流接触器的型号含义 图1 交流接触器的型号含义 直流接触器的型号含义： 图2 直流接触器的型号含义 2、接触器的主要技术参数 ◆ 额定电压 ：指主触点的额定工作电压 ◆ 额定电流 ：主触点的额定电流 图3 接触器的主要技术参数 ◆ 线圈的额定电

1、型号含义—交流接触器的型号含义

本文来自www.eadianqi.com

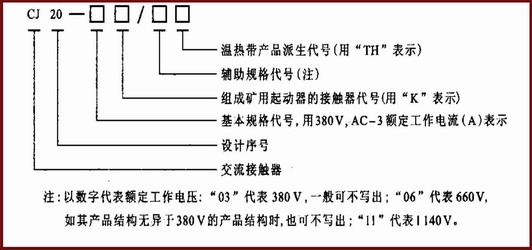

图1 交流接触器的型号含义

直流接触器的型号含义：

自动控制网www.eadianqi.com版权所有

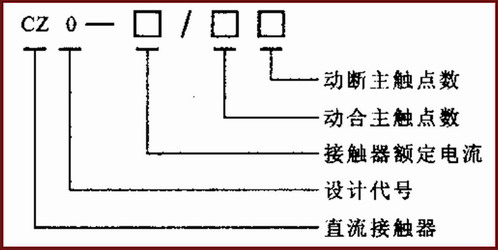

图2 直流接触器的型号含义

2、接触器的主要技术参数

      ◆ 额定电压：指主触点的额定工作电压
      ◆ 额定电流：主触点的额定电流

自动控制网www.eadianqi.com版权所有

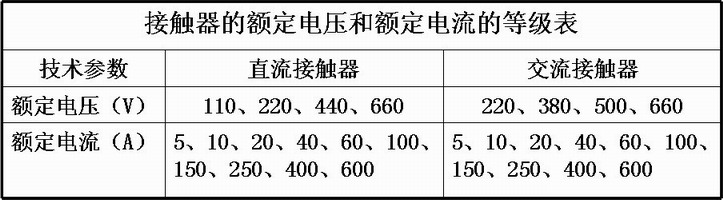

图3 接触器的主要技术参数

      ◆ 线圈的额定电压

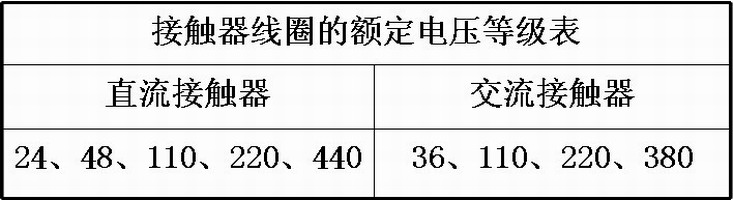

图4 线圈的额定电压

      ◆ 接通与分断能力
         接触器在规定条件下，能在给定电压下可靠接通和分断的预期电流值。
         接通时：主触点不应发生熔焊。
         分断时：主触点不应发生长时间燃弧。
      ◆ 机械寿命与电气寿命
         机械寿命：1000万次以上
         电气寿命：100万次以上
      ◆ 操作频率

自动控制网www.eadianqi.com版权所有


         每小时的操作次数，一般为：300次/h、 600次/h、 1200次/h几种。
