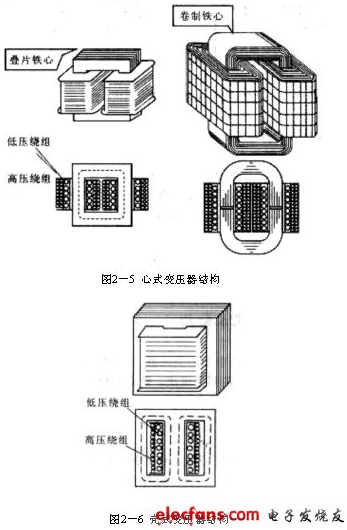

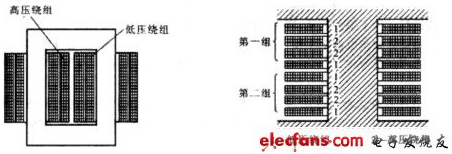

（一）铁心 本文来自www.eadianqi.com 根据变压器铁心的制作工艺可分叠片式铁心和卷制式铁心两种。叠片式铁心的心式及壳式变压器的制作顺序是：先将硅钢片冲剪成如图2—7所示的形状，再将一片片硅钢片按其接口交错地插人事先绕好并经过绝缘处理的线圈中，最后用夹件将铁心夹紧。为了减小铁心磁路的磁阻以减小铁心损耗，要求铁心装配时，接缝处的空气隙应越小越好。 （二）绕组（线圈） 变压器的线圈通常称为绕组，它是变压器中的电路部分，小型变压器一般用具有绝缘的漆包圆铜线绕制而成，对容量稍大的变压器则用扁铜线或扁铝线绕制。 在变压器中，接到高压电网的绕组称高压绕组，接到低压电网的绕组称低压绕组。按高压绕组和低压绕组的相互位置和形状不同，绕组可分为同心式和交叠式两种。 1．同心式绕组 同心式绕组是将高、低压绕组同心地套装在铁心柱上，如图所示。为了便于与铁心绝缘，把低压绕组套装在里面，高压绕组套装在外面。对低压大电流大容量的变压器，由于低压绕组引出线很粗，也可以把它放在外面。高、低压绕组之间留有空隙，可作为油浸式变压器的油道，既利于绕组散热，又作为两绕组之间的绝缘。 同心式绕组按其绕制方法的不同又可分为圆筒式、螺旋式和连续式等多种。同心式绕组的结构简单、制造容易，常用于心式变压器中，这是一种最常见的绕组结构形式，国产电力变压器基本上均采用这种结构。 自动控制网www.eadianqi.com版权所有 2．交叠式绕组 交叠式绕组又称饼式绕组，它是将高压绕组及低压绕组分成若干个线饼，沿着铁心柱的高度交替排列着。为了便于绝缘，一般最上层和最下层安放低压绕组，如图所示。交叠式绕组的主要优点是漏抗小、机械强度高、引线方便。这种绕组形式主要用在低电压、大电流的变压器上，如容量较大的电炉变压器、电阻电焊机（如点焊、滚焊和对焊电焊机）变压器等。  同心式绕组 交叠式绕组 本文来自www.eadianqi.com |
