单相变压器的连接组

时间:2015-08-25 13:56来源:未知 编辑:自动控制网
单相变压器的原边.副边绕组缠绕在同一根铁心柱上，并被同一主磁通所交链，任何时刻两个绕组的感应电动势都会在某一端呈现高电位的同时，在另外一端呈现出低电位。借用电路理论的知识，把原边.副边绕组中同时呈现高电位(低电位)的端点称为同名端，并在该端点旁
   单相变压器的原边.副边绕组缠绕在同一根铁心柱上，并被同一主磁通所交链，任何时刻两个绕组的感应电动势都会在某一端呈现高电位的同时，在另外一端呈现出低电位。借用电路理论的知识，把原边.副边绕组中同时呈现高电位(低电位)的端点称为同名端，并在该端点旁加“?”来表示。

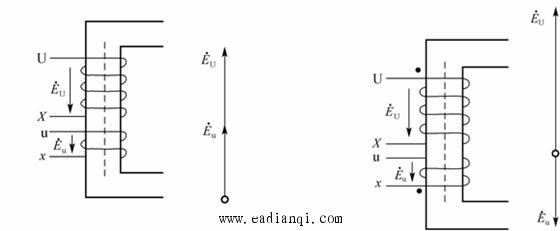

图　I/I-12联结组　图　I/I-联结组

自动控制网www.eadianqi.com版权所有

    按照惯例，统一规定原边.副边绕组感应电动势的方向均从首端指向末端。一旦两个绕组的首.末端定义完之后，同名端便唯一由绕组的绕向决定。当同名端同时为原边.副边绕　组的首端(末端)时，和同相位，用连接组I/I-12表示，如图所示；否则，和相位相差180°，用连接组I/I-6表示，如图所示。

本文来自www.eadianqi.com

    由此可见，单相变压器原边.副边感应电动势的方向存在两种可能：同为电动势升(降)；一个为电动势升，另一个为电动势降。
