接触器是一种通用性很强的电磁式电器。它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。交流接触器的主触头通常有3对，直流接触器的主触头为2对。接触器的动、静触头一般置于灭弧罩内，有一种真空接触器则是将动触头密闭于真空泡中。接触器具有分断能力高，寿命长，操作频率高，体积小及重量轻等优点。近年来还出现了由晶闸管组成的无触头的接触器。 如图所示为交流接触器的结构剖面示意图。当交流接触器线圈通电后，在铁心中产生磁通。由此在衔铁气隙处产生吸力，使衔铁产生闭合动作，主触头在衔铁的带动下也闭合，于是接通了主电路。同时衔铁还带动辅助触头动作，使原来打开的辅助触头闭合，而使原来闭合的辅助触头打开。当线圈断电或电压显著降低时，吸力消失或减弱，衔铁在释放弹簧作用下打开，主、辅触头又恢复到原来状态。直流接触器的结构和工作原理与交流接触器的基本相同，只是电磁机构方面存在不同。
目前我国常用的交流接触器主要有CJ20、CJX1、CJ12和CJ10等系列。引进产品应用较多的有：引进德国BBC公司制造技术生产的B系列，引进德国SIEMENS公司的3TB、3TF和3TK系列，引进法国TE公司的LC1系列等，引进日本富士公司的SC系列，引进ABB公司的A系列、EB系列和ESB系列等等。常用的直流接触器有CZ18、CZ21、CZ22、CZ10、CZ2等系列，其中CZ18系列是取代CZ20系列的新产品。引进产品应用较多的有：引进ABB公司制造技术生产的AE和EH系列，引进德国SIEMENS公司的3TC系列等。 本文来自www.eadianqi.com

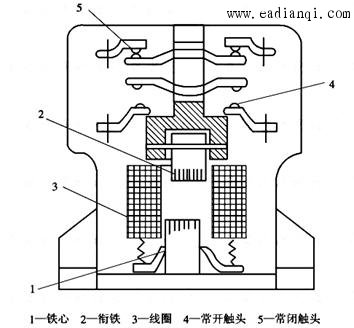

图 交流接触器的结构 自动控制网www.eadianqi.com版权所有 |
