电磁机构的主要作用是将电磁能量转换成机械能量，将电磁机构中吸引线圈的电流转换成电磁力，带动触头动作，完成通断电路的控制。 自动控制网www.eadianqi.com版权所有 电磁机构由铁心、衔铁和线圈等几部分组成，其作用原理是：当线圈中有工作电流通过时，电磁吸力克服弹簧的反作用力，使得衔铁与铁心闭合，由连接机构带动相应的触头动作。 自动控制网www.eadianqi.com版权所有 从常用铁心的衔铁运动形式来看，铁心主要可分为拍合式和直动式两大类。图1（a）所示为衔铁沿棱角转动的拍合式铁心，其铁心材料由电工软铁制成，广泛用于直流电器中；图1（b）所示为衔铁沿轴转动的拍合式铁心，铁心形状有E形和U形两种，铁心材料由硅钢片叠成，多用于触头容量较大的交流电器中；图1（c）所示为衔铁直线运动的双E形直动式铁心，它也是由硅钢片叠制而成的，多用于触头为中、小容量的交流接触器和继电器中。电磁线圈由漆包线绕制而成，也分为交、直流两大类。当线圈通过工作电流时产生足够的磁电动势，从而在磁路中形成磁通，使衔铁获得足够的电磁力，克服反作用力而吸合。在交流电流产生的交变磁场中，为避免因磁通过零点造成衔铁的抖动，需在交流电器铁心的端部开槽，嵌入一个铜短路环，使环内感应电流产生的磁通与环外磁通不同时过零，使电磁吸力F总是大于弹簧的反作用力，因而可以消除交流铁心的抖动。 自动控制网www.eadianqi.com版权所有

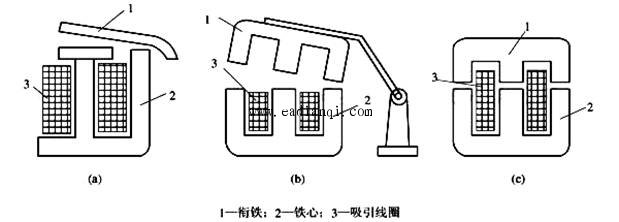

图1 常用的磁路结构 本文来自www.eadianqi.com 还应指出，对电磁式电器而言，电磁机构的作用是使触头实现自动化操作，但电磁机构实质上就是电磁铁的一种。电磁铁还有很多用途，例如牵引电磁铁有拉动式和推动式两种，可以用于远距离控制和操作各种机构；阀用电磁铁可以远距离控制各种气动阀、液压阀以实现机械自动控制；制动电磁铁则用来控制自动抱闸装置，实现快速停车；起重电磁铁用于起重、搬运磁性货物等等。 本文来自www.eadianqi.com |
