继电器常见故障诊断与处理

时间:2014-11-11 16:15来源:未知 编辑:自动控制网

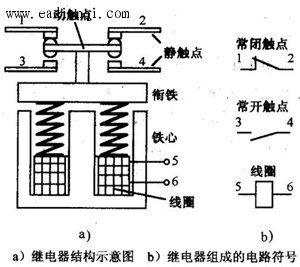

继电器在平时的工作生产中使用的还是很普遍的,在使用过程中,难免会出现各类故障,所以了解一些相关知识是十分有意义的。我们都知道,继电器的结构与接触器的结构十分类似 ,因此触点部分和电磁系统的常见故障、故障诊断与排除可参考接触器的有关部分。 一

  继电器在平时的工作生产中使用的还是很普遍的,在使用过程中,难免会出现各类故障,所以了解一些相关知识是十分有意义的。我们都知道,继电器的结构与接触器的结构十分类似,因此触点部分和电磁系统的常见故障、故障诊断与排除可参考接触器的有关部分。

本文来自www.eadianqi.com

本文来自www.eadianqi.com

一、触点虚接现象

  继电器在使用时,在电气控制系统的整个工作期间,触点虚接现象不是经常地发生,但如果发生,就会造成重大事故。对于这种在控制回路中由于接触电阻的变化而使电磁式电器线圈两端的实际电压低于220;额定控制电路电压而引起的事故,在一般检查时很难发现,除非进行接触可靠性试验。为此,对于用于特别重要的电气控制回路的继电器,应注意:
  1.尽量避免采用12V及以下的低压作为控制电压,在这种低压控制回路中,因虚接引起的故障较常见。曾经在使用JZC1-44接触器式继电器时,碰到过上述问题,并得到了合理的处理;

自动控制网www.eadianqi.com版权所有


  2.控制回路采用24V 作为额定控制电压时,应采用并联型触点,以提高其工作可靠性;
  3.控制回路必须用低电压控制时,以采用48V为优。大容量接触器可利用中间继电器控制,以进一步提高工作可靠性;
  4.控制回路采用220V及以上电压作为额定控制电压时,具有高的可靠性。
二、在电感负载的电路中,触点磨损过快或火花太大(甚至产生无线电干扰)

自动控制网www.eadianqi.com版权所有

  当触点磨损过快或火花大大(甚至产生无线电干扰)时,应采用灭火花电路。灭火花电路用于继电器,以保护其触点系统,降低其磨损,提高其分断能力,从而保证整个继电器的工作安全可靠的一种技术措施。

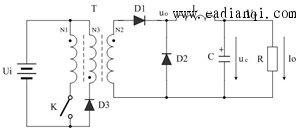

  继电器的控制对象主要是各种电器的电磁线圈以及某些信号电路,因此其触点的额定电流一般都较小,很少超过5A。但为达到灵敏度高和结构小巧的目的,继电器触点压力不得不取得尽可能的小,加之动作又很频繁,而负载又多为电感性的,分断条件仍很严重。因此,有时也要设置灭火花电路以减轻触点的负担。  所谓灭火花电路就是与控制对象的电磁线圈或者继电器的触点并联的放电回路。在继电器的电磁线圈断电时,比方说JR29-45热继电器,能把电磁线圈中贮存的电磁能量Li2/2 泄放到放电回路的电阻中;后者在继电器的触点分断时,能把电流转移到放电回路,以此保护触点。

自动控制网www.eadianqi.com版权所有


  采取上述措施时,若负载是接触器,应注意可能使接触器释放时产生延时的效果。
  不论采用哪一种灭火花电路,都有助于抑制电火花或电弧的产生,并在电弧产生后加速其熄灭过程。此外,灭火花电路还能抑制触头分断时产生的过电压。

  交流电路分断时产生的电弧多在电流自然过零时熄灭,那时电磁线圈中贮存的电磁能量也几乎为零,因此交流继电器无需采用灭火花电路,它一般只用于直接继电器。 本文来自www.eadianqi.com

三、玻璃绝缘子损伤
  玻璃绝缘子是由金属插脚与玻璃烧结而成,在检查、装配、调整、运输、清洗时容易出现的插脚弯曲,玻璃绝缘子掉块、开裂,而造成漏气并时绝缘及耐压性能下降,插脚转动还会造成接触簧片移位,影响产品可靠通断。这就要求装配的操作者在继电器生产的整个过程中要轻拿轻放,零部件应整齐排列放在传递盒内,装配或调整时,不允许扳动或扭转引出脚。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

四、继电器的线圈故障
  继电器用的线圈种类多,如外包的,也有无外包的。线圈都应单件隔开放置在专用器具中、如果碰撞交连、在分开时会造成断线。在电磁系统铆装时,手扳压床和压力机压力调整应适中。压力太大会造成继电器线圈断线或线圈架开裂,变型,绕组击穿。压力太小又会造成绕线松动,磁损增大。多绕组线圈一般是用颜色不同引线做头。焊接时,应注意分辨,否则将会造成线圈焊错。有始末端要求的线圈,一般用做标记的方法标明始末端。装配和焊接时应注意,否则会造成继电器级性相反。 本文来自www.eadianqi.com

五、继电器参数不稳定
  热过载继电器JR36-63的零部件相当部分是铆装配合的,存在的主要问题是铆装处松动或结合强度差。这种毛病会使继电器参数不稳定,高低温下参数变化大,抗机械振动、抗冲击能力差。造成这种毛病的原因主要是被铆件超差、零件放置不当、工摸具质量不合格或安装不准确。因此,在铆焊前要仔细检验工摸具和被铆零件是否符合要求。

自动控制网www.eadianqi.com版权所有

六、时间继电器的散热问题
  继电器中的常见时间加点器,如JS20-01晶体管时间继电器的导通时的发热量因型号不同而有异,一般印制电路板使用的固态继电器的电流容量不大于5A,导通时产生的热量不大,可以不加散热器,自然散热。装置式的固态继电器在应用于1OA以下的电流容量时,可以安装在散热较好的金属平板上,自然散热;1OA以上的电流容量,需加散热器,自然风冷;额定电流大于30A时需加散热器并强行风冷。

自动控制网www.eadianqi.com版权所有
