当ωt=0时，iA=0；iB为负值，即iB由末端V2流入，首端V1流出；iC为正值，即iC由首端W1流入，末端W2流出。电流流入端用“×”表示，电流流出端用“·”表示。利用右手螺旋定则可确定在ωt=0瞬间由三相电流所产生的合成磁场方向，如图1（d）-（1）所示。可见合成磁场是一对磁极，磁场方向与纵轴线方向一致，上方是北极，下方是南极。 自动控制网www.eadianqi.com版权所有

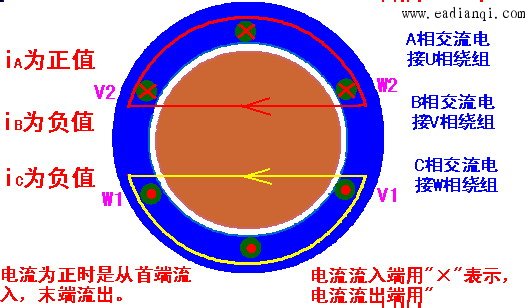

本文来自www.eadianqi.com 图1（d）-（1）ωt=0时 当ωt=π/2时，iA为正最大值，即iA由首端U1流入，末端U2流出；iB为负值，即iB由末端V2流入，首端V1流出；iC为负值，即iC由W2流入，W1流出。其合成磁场方向，如图1（d）-（2）所示。可见合成磁场方向以较ωt=0时按顺时针方向转过90º。 本文来自www.eadianqi.com
本文来自www.eadianqi.com 图1（d）（2）ωt=π/2时 当ωt=π时的合成磁场，如图1（d）-（3）所示 本文来自www.eadianqi.com
|
