(1)鼠笼式转子:若去掉转子铁心,整个绕组的外形像一个鼠笼,故称笼型绕组。小型笼型电动机采用铸铝转子绕组,对于100KW以上的电动机采用铜条和铜端环焊接而成。如图1-6所示。
本文来自www.eadianqi.com

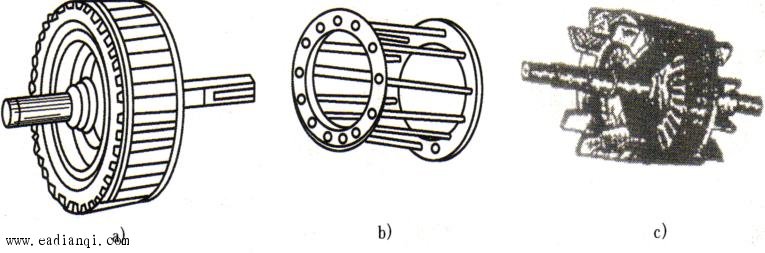

图1-6笼型转子
a)笼型绕组 b) 转子外形 c) 铸铝笼型转子

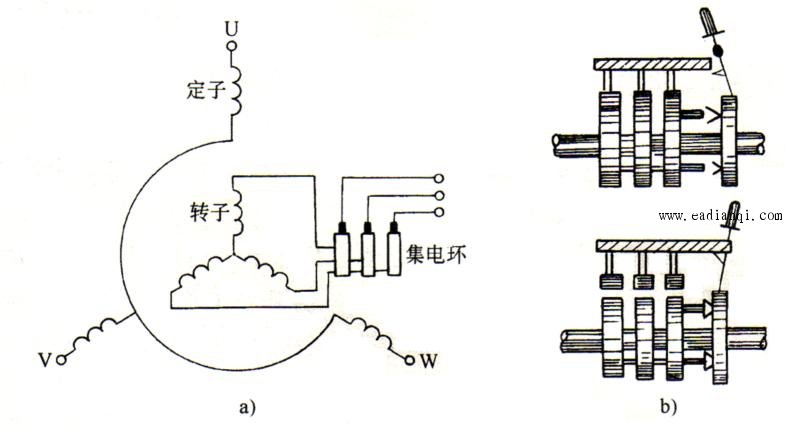

(2)绕线式转子:绕线转子绕组与定子绕组相似,也是一个对称的三相绕组,一般接成星形,三个出线头接到转轴的三个集电环(滑环)上,再通过电刷与外电路联接,如图1-7所示。
a)接线图 b)提刷装置
3. 转轴
用以传递转矩及支撑转子的重量,一般由中碳钢或合金钢制成。 本文来自www.eadianqi.com 三、其它附件 |
