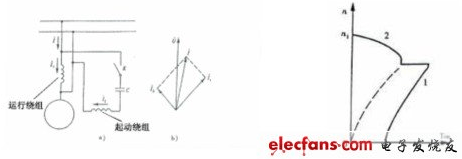

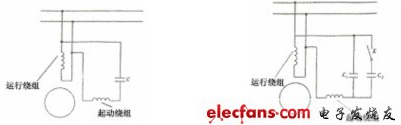

（一）电阻分相单相异步电动机 图3—56为电阻分相电动机的原理图，图中1为运行绕组，2为起动绕组，设计时起动绕组的匝数较少，导线截面取得较小，与运行绕组相比，其电抗小而电阻大。起动绕组和运行绕组并联接电源时，起动绕组和运行绕组并联电源时，起动绕组和运行绕组并联接电源时，起动绕组电流  与运行绕组电流  便不同相， 超前一个电角度，从而产生椭圆旋转磁动势，使电动机能够自行起动。起动绕组一般按短时工作设计的，这时起动绕组回路串有开关K，当转速上升到接近稳定转速时，自动断开，以保护起动绕组和减少损耗，由运行绕组维持运行。由于这种分相方法，相量与位于电压相量  的同一侧，它们之间相位差不大，因而起动转矩不大，只能用于空载和轻载起动的场合。 本文来自www.eadianqi.com  图3—56 电阻分相电动机 （二） 电容分相单相异步电动机 电容分相异步电动机是在起动绕组回路中串一电容器，使起动绕组中的电流 超前于电压，从而与之间产生较大的相位差，起动性能和运行性能均优于电阻分相电动机。根据性能要求的不同，电容分相单相异步电动机又分为以下三种：1、电容起动单相异步电动机 图3—57是电容起动电动机的原理图，其接线图如图3—57a）所示，起动绕组串联一个电容器C和一个起动开关K，再与运行绕组并联接单相电源。电容器的大小合适时，起动绕组的电流位差接近900电角度，其相量图如图3—57b）所示。这样可使起动时电机中的磁动势接于圆形这种电动机的机械特性如图3—58，其中曲线1为接入起动绕组起动时的机械特性，曲线2的实线部分为起动开关断开，起动绕组切除以后的机械特性。 自动控制网www.eadianqi.com版权所有  图3—57 电容起动电动机 图3—58 电容起动电动机的机械特性 1—运行绕组；2—起动绕组 2、电容运转单相异步电动机 图3—59是电容运转单相异步电动机的接线图，与电容起动单相异步电动机相比，仅将起动开关去掉，使起动绕组和电容器不仅起动时起作用，运行时也起作用，这样可以提高电动机的功率因数和效率，所以这种电动机的运行性能优于电容起动电动机。  图3—59 电容运转电动机 图3—60 电容起动运转电动机 电容运转电动机起动绕组所串电容器C的电容量，主要是根据运行性能要求而确定的，比根据起动性能要求而确定的电容量要小，为此，这种电动机的起动性能不如电容起动电动机好。电容运转电动机不要起动开关，所以结构比较简单，价格比较便宜，维护也简单一些，使用于风扇、洗衣机等。 本文来自www.eadianqi.com 3、电容起动式运转单相异步电动机 图3—60 为电容起动运转单相异步电动机的接线图，在起动绕组回路中串入两个并联的电容器C1和C2，其中电容器C2串接起动开关K。起动时，K闭合，两个电容器同时作用，电容量为两者之和，电动机有良好的起动性能。当转速上升到一定程度，K自动打开，切除电容器C2，电容器C1与起动绕组参与运行，确保良好的运行性能。由此可见，电容起动运行运转电动机虽然结构复杂，成本较高，维护工作量稍大，但其起动转矩大，起动电流小，功率因数和效率较高，适用于空调机、小型空压机和电冰箱等。 （三）罩极式单相异步电动机 罩极式单相异步电动机的转子仍为鼠笼式，定子有凸极式和隐极式两种，图3—61（a）所示为一台凸极式罩极单相异步电动机的结构原理图。定子每个磁极上套有集中绕组，作为运行绕组，极面的一边约三分之一处于开有小槽，经小槽放置一个闭合的铜环，称为短路环，把磁极的小部分罩在环中。  图3—61 罩极式单相异步电动机 本文来自www.eadianqi.com |
