由电动机学知，异步电动机的转矩--转差率关系为： 本文来自www.eadianqi.com

　 自动控制网www.eadianqi.com版权所有

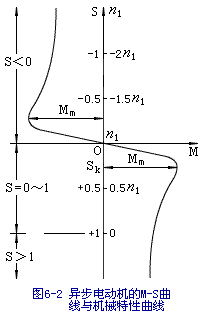

　　其关系曲线即（M--S）曲线如图6-2所示。

　　由于，因此，图上曲线只要将S轴的刻度改变为n即获得异步电动机的机械特性曲线。其中： 本文来自www.eadianqi.com

　　S=0的点对应同步转速。

本文来自www.eadianqi.com

　　S=0～1的一段曲线称电动状态曲线，曲线峰值称为最大转矩。对 自动控制网www.eadianqi.com版权所有

应的点称为临界转差率。 自动控制网www.eadianqi.com版权所有

　　S＞1的一段曲线称制动状态曲线。 本文来自www.eadianqi.com

　　S＜0的一段曲线称发电状态曲线，电动机转速高于同步转速运行时，处于发电状态。 自动控制网www.eadianqi.com版权所有
