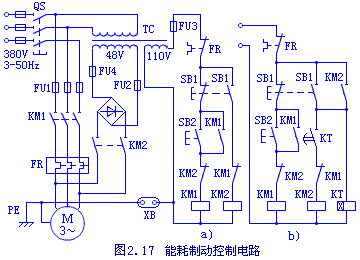

图a)、b)分别是用复合按钮手动控制及由时间继电器按时间原则自动控制的能耗制动电路。图中整流装置由变压器和整流元件组成。KM2为制动用接触器。 本文来自www.eadianqi.com 图a)中，电机正常运转时，按下停止按钮SB1，KM1失电的同时，KM2接通，其动合触头闭合，把整流电路与定子绕组接通，进行能耗制动；当转速降到接近为零时，手松开SB1按钮，KM2失电而切断直流电源，能耗制动过程结束。 自动控制网www.eadianqi.com版权所有
图b)是采用时间继电器KT按时间原则自动控制能耗制动过程的电路。它仍用接触器KM2来接通直流电源进行能耗制动，但却由时间继电器KT的延时动断触头来控制能耗制动过程的时间，动断触头断开时切断KM2电源，制动过程结束，同时KT也失电。 本文来自www.eadianqi.com 制动作用的强弱与通入定子绕组直流电流的大小及电机的转速有关，转速高、电流大则制动作用强。一般通入定子绕组的直流电流约为电动机空载电流的3～4倍较为合适。 本文来自www.eadianqi.com  |
