3.回馈制动 自动控制网www.eadianqi.com版权所有

     本文来自www.eadianqi.com

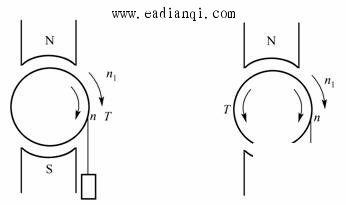

    (a)　电动运行　(b)回馈制动 自动控制网www.eadianqi.com版权所有

    图　回馈制动原理图 本文来自www.eadianqi.com

    电流和转矩的方向都发生了变化，如图(b)所示，转矩方向与转子转向相反，成为制动转矩。此时电动机将机械能转化为电能馈送电网，所以称回馈制动。 本文来自www.eadianqi.com

    制动时工作点如图的a点所示，转子回路所串电阻越大，电动机下放重物的速度越快，见图中虚线所示a’点。为了限制下放速度，转子回路不应串入过大的电阻 本文来自www.eadianqi.com

    图　回馈制动的机械特性 自动控制网www.eadianqi.com版权所有
