三相交流电是怎样产生旋转磁场的呢？用图1进行分析。当3个绕组跟三相电源接通后，绕组中便通过三相对称的交流电流iU.iV.iW，其波形如图所示。现在选择几个特殊的运行时刻，看看三相电流所产生的合成磁场是怎样的。这里规定：电流取正值时，是由绕组始端流进(符号()，由尾端流出(符号⊙)；电流取负值时，绕组中电流方向与此相反。 自动控制网www.eadianqi.com版权所有

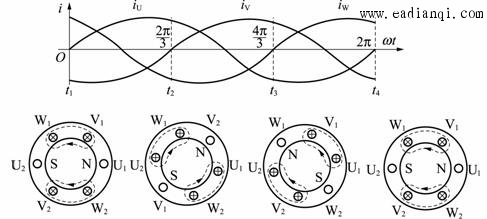

    图1 三相交流电产生旋转磁场示意图 自动控制网www.eadianqi.com版权所有

    当(t=(t1=0，U相电流iU=0，V相电流取为负值，即电流由V2端流进，由V1端流出；W相电流iW为正，即电流从W1端流进，从W2端流出。在图的定子绕组图中，根据电生磁右手螺旋定则，可以判定出此时电流产生的合成磁场如图3.3(a)所示，此时好像有一个有形体的永久磁铁的N极放在导体U1的位置上，S极放在导体U2的位置上。 本文来自www.eadianqi.com

    当(t=(t2=2时，电流已变化了1/3周期。此时刻i为正，电流由U1端流入，从U2端流出，iV为零；iW为负，电流从W2端流入，从W1端流出。这一时刻的磁场如图3.3(b)所示。磁场方向较(t=(t1时沿顺时针方向在空间转过了120°。 本文来自www.eadianqi.com

    用同样的方法，继续分析电流在(t=(t3.(t=(t4时的瞬时情况，便可得这两个时刻的磁场，如图(c).(d)所示。在(t=(t3=4/3时刻，合成磁场方向较(t2时刻又顺时针转过120°。在(t=(t4=2时刻，磁场较(t3时再转过120°，即自t1时刻起至t4时刻，电流变化了一个周期，磁场在空间也旋转了一周。电流继续变化，磁场也不断地旋转。从上述分析可知，三相对称的交变电流通过对称分布的3组绕组产生的合成磁场，是在空间旋转的磁场，而且是一种磁场幅值不变的圆形旋转磁场。 自动控制网www.eadianqi.com版权所有

    三相异步电动机的基本原理是：把对称的三相交流电通入彼此间隔120°电角度的三相定子绕组，可建立起一个旋转磁场。根据电磁感应定律可知，转子导体中必然会产生感生电流，该电流在磁场的作用下产生与旋转磁场同方向的电磁转矩，并随磁场同方向转动
