一、双速电动机的变极调速原理 自动控制网www.eadianqi.com版权所有 双速电动机在车床、铣床、镗床等中都有较多应用。笼型双速电动机是由改变定子绕组的磁极对数来改变其转速的。由异步电动机的同步转速公式n0＝60f1/p知，如果电动机的磁极对数p减少一半，旋转磁场的转速n0便提高一倍，转子的转速n差不多也提高一倍。 自动控制网www.eadianqi.com版权所有 改变p的方法是把定子每相绕组分成两半，然后进行两种接法。如图所示，将出线端D1、D2、D3接电源，D4、D5、D6端悬空，则绕组为△接法，每相绕组中两个线圈串联，形成四个极，电动机为低速；当出线端D1、D2、D3短接，而D4、D5、D6接电源，则绕组为双星形，每相绕组中两个线圈并联，形成两个极，电动机为高速。 自动控制网www.eadianqi.com版权所有 二、高低速控制线路 本文来自www.eadianqi.com

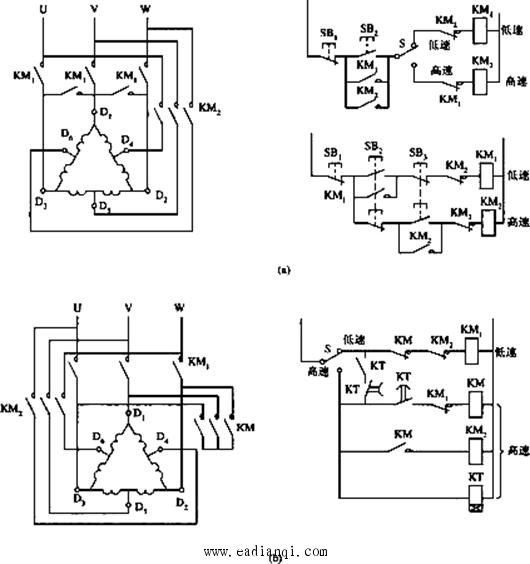

图 三种双速电动机高低速控制线路 本文来自www.eadianqi.com 图中接触器KM1动作为低速，KM2动作为高速。 本文来自www.eadianqi.com
图（a）右上用开关S实现高、低速控制；图（a）右下用复合按钮SB2和SB3来实现高、低速控制。采用复合按钮连锁，可使高低速直接转换，而不必经过停止按钮。这两种方式均用于小功率电动机。 自动控制网www.eadianqi.com版权所有 图（b）右用开关S转换高低速。接触器KM1动作时，电动机为低速运行状态；接触器KM2和KM动作时，电动机为高速运行状态。当开关S绊倒高速时，由时间继电器的两个触点首先接通低速，经延时后自动切换到高速，以便限制启动电流。此控制方式适用于较大容量的电动机。 本文来自www.eadianqi.com
|
