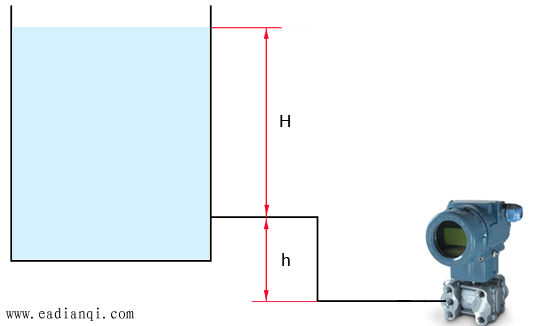

本质上讲。零点迁移共包括3种形式，分别是无迁移、正迁移和负迁移，由于无迁移较为少见，所以本文只对差压变送器正负迁移进行了介绍。 1.正迁移 变送器安装位置与测量液位水平高度不同是实际测量中的普遍现象，如图1所示为一种迁移形式。  图1 变送器正迁移原理图 根据观察，该容器为敞口容器，h为变送器安装位置与测量液位的水平高度差，进而可以得到与压力差ΔP相关函数关系式ΔP=ρgH+ρgh。假设要想差压变送器输出压力大于4mA，那么除了保证一部分静压力存留在差压变送器正压室中以外，还要假想差压变送器安装位置与测量液位保持在同一水平面上，也就是H为0；那么当H取为最大值时，就又能得到ΔP=ρgH+ρgh的等式，此时变送器的输出压力已经超出了极限值20mA，由此说明，由ρgh产生的静压力属于多余部分，必须进行消除，进而得到了迁移的一种类型，被称为正迁移。 2.负迁移 如图2所示为负迁移的原理图，如果差压变送器的取压室在运用过程中，密闭容器内的液体或者是气体注入到取压室中，那么测量管线就将会遭受很大程度的损害，甚至会遭受严重的腐蚀，为了密闭容器内的液体或者气体流窜。因此，将隔离罐分别安装到了差压变送器的正负压室与取压点之间，并且注入了密度为ρ1的隔离液。 本文来自www.eadianqi.com  图2 变送器负迁移原理图 如果分别假设H为0和最大值时，那么就可以得到压力差ΔP两种不同的数值情况，这也恰恰说明了当H为0时，4mA为差压变送器的极限值，而但H为最大值时，隔离液实际密度要远远超出预想值。因此，也为处于最高位置时，由于负压室压力要比正压室压力大，致使实际液面仪表输出压力值与理论推算不符，这样就严重影响到了液位与变送器输出压力间的平衡。经过分析，要想维持实际液面与仪表之间的关系，将来自负压室引压管线的静压力去除使最根本措施，这期间就需要用到差压变送器负迁移技术处理，其中迁移量可以看作是ρ1gh。 |
