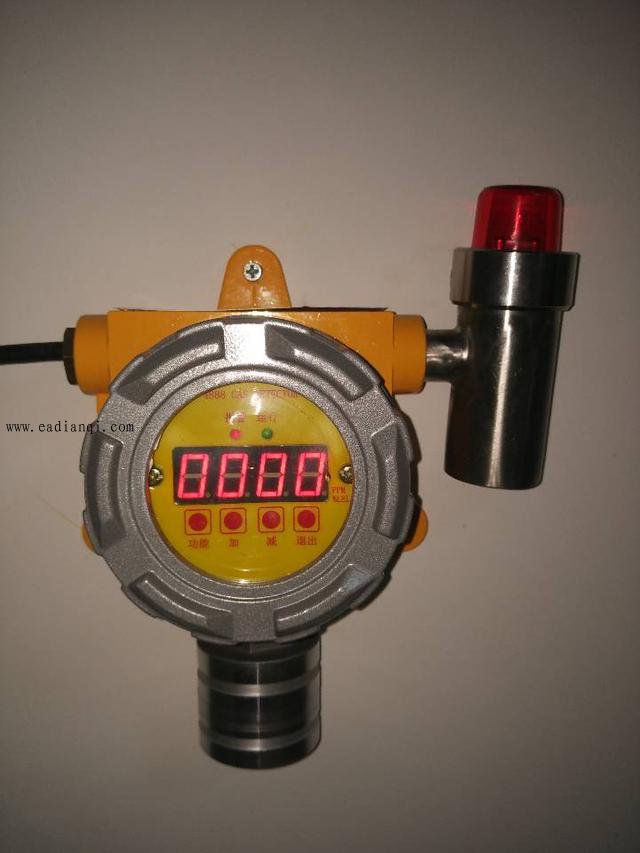

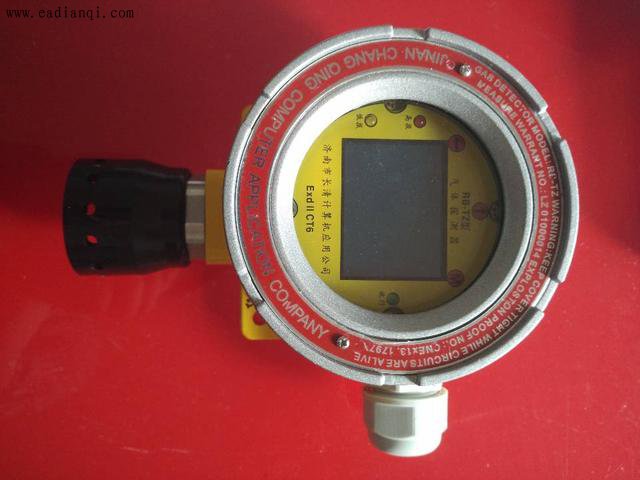

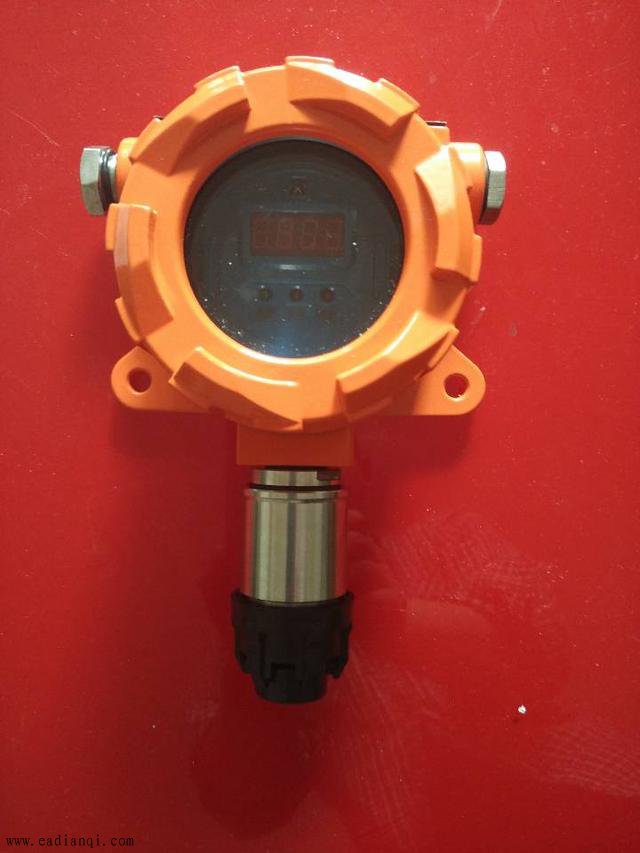

总线系统是指多个气体探测器等现场设备共用同一信号回路与气体报警控制器连接的系统方式，一般采用CANbus数字信号通讯，针对他的布线方式，主要采用以下三种：

自动控制网www.eadianqi.com版权所有

A） 树型“T型”分布 自动控制网www.eadianqi.com版权所有

该布线方式保证了总线设备安装的便捷性，又方便后期维护，是总线系统推荐的方法。

（1）采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。有些网络连接尽管不正确，在短距离、低速率仍可能正常工作，但随着通信距离的延长或通信速率的提高，其不良影响会越来越严重，主要原因是信号在各支路末端反射后与原信号叠加，会造成信号质量下降。 本文来自www.eadianqi.com

2）应注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。下列几种情况易产生这种不连续性：总线的不同区段采用了不同电缆，或某一段总线上有过多收发器紧靠在一起安装，再者是过长的分支线引出到总线。总之，应该提供一条单一、连续的信号通道作为总线。

B） “手拉手”布线

自动控制网www.eadianqi.com版权所有

该种布线方式完美的保证了总线信号的传输，但从总线设备安装和后期维护的便捷性考虑，并不适合大多数的现场安装情况，故这种安装方式应根据现场实际情况来定。C） “星型”布线 本文来自www.eadianqi.com

该种布线主要针对分楼层或者分区域安装总线设备的情况，由于星型接法对总线系统的信号传输有影响，可能造成系统的不稳定，所以在分支点需要安装中继隔离器，通过中继隔离器来隔离每条分支回路上的总线设备。 本文来自www.eadianqi.com

（1）?485线路不使用双绞线，或者使用低档的无源转换器!485通讯线不能走星型连接，必须走规范的手牵手的总线模式。

本文来自www.eadianqi.com

（2）如果485走线不规范或者超出通讯范围，会出现通讯不上或者有时通讯上有时通讯不上的现象。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

本文来自www.eadianqi.com

（3）485传输是差模传输模式，只有485＋和485-互为双绞，才能使得485传输模式受到的干扰最小，传输最远，传输质量最好。有些工程商不采用双绞线会使得干扰很大，有些工程商误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。
