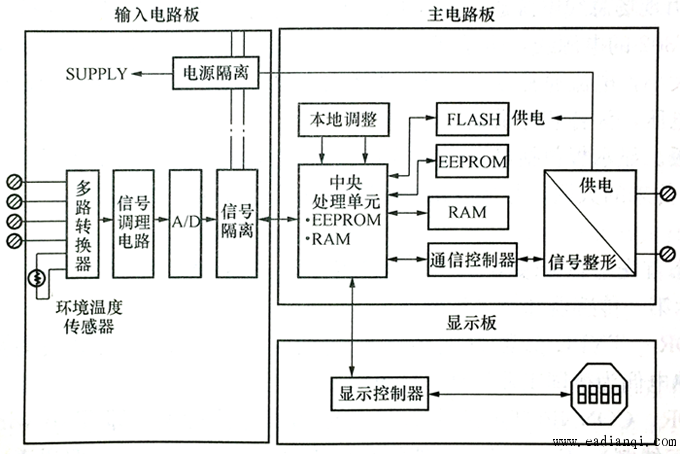

TT302现场总线温度变送器的硬件构成方框图如图所示。在结构上，硬件电路由输入电路板、主电路板和显示板组成。 TT302现场总线温度变送器的硬件构成方框图 ①输入板 自动控制网www.eadianqi.com版权所有 输入板包括多路转换器、信号调理电路、A/D转换器、信号隔离和电源隔离，其作用是将输入信号转换为二进制的数字信号，传送给CPU,并实现输入板与主电路板的隔离。 由于TT302现场总线温度变送器可以接收多种输入信号，各种信号将与不同的端子连接，因此，由多路转换器根据输入信号的类型，将相应端子连接到信号调理电路，由信号调理电路进行放大，再由A/D转换器将其转换为相应的数字量。 隔离部分包括信号隔离和电源隔离。信号隔离采用光电隔离，用于A/D转换器与CPU之间的控制信号和数字信号的隔离；电源隔离采用高频变压器隔离，供电直流电源先调制为高频交流，通过高频变压器后整流滤波转换成直流电压，再给输入板上各电路供电。隔离的目的是为了避免控制系统可能多点接地形成地环电流而引入的干扰影响整个系统的正常工作。TT302现场总线温度变送器输入板上的环境温度传感器用于热电偶的冷端温度补偿。 自动控制网www.eadianqi.com版权所有 ②主电路板 主电路板是现场总线温度变送器的核心部件。主要包括中央处理单元、随机存储器、闪存和非易失存储器、通信控制器、信号整形电路、本机调整和电源。 微处理器系统由CPU、RAM和EEPROM组成。CPU控制整个仪表各组成部分的协调工作，完成数据传递、运算、处理、通信等功能。存储器有FLASH、RAM和EEPROM。FLASH用于存放系统程序(其中包括FF的链路层、应用层和用户层协议)；RAM用于暂时存放运算数据CPU芯片外的EEPR(1M用于存放组态参数，即功能模块的参数。在CPU内部还有一个EEPR0M，作为RAM备份使用，保存标定、组态和标识等重要数据，以保证变送器停电后来电能继续按原来设定状态进行工作。 自动控制网www.eadianqi.com版权所有 通信控制器和信号整形电路与CPU共同完成数据的通信。FF的物理层功能是在通信控制器的硬件电路中实现的，完成信号帧的编码和解码、帧校验、数据的发送与接收。信号整形电路对发送和接收的信号波形进行滤波和预处理等。 本机调整部分由两个磁性开关即干簧管组成，用于进行变送器就地组态和调整。不必打开仪表的端盖，只需在现场总线温度变送器的外面利用磁棒的接近或离开以触发磁性开关动作，即可进行现场总线温度变送器组态和调校。 自动控制网www.eadianqi.com版权所有 TT302现场总线温度变送器是由现场总线电源通过现场总线供电，供电电压为9-32VDC,因此，现场总线电缆既是TT302的电源线，也是TT302的信号线，所不同的是，这里的电流大小并不代表数字信号的大小，电流通常在±10mA范围内变化。电源部分将供电电压转换为变送器内部各芯片所需电压，为各芯片供电。 ③显示板 显示板包括显示控制器和LCD显示器，可以显示四位半数字和五位字母。用于接收CPU传来的数据，并加以显示。 本文来自www.eadianqi.com  |
