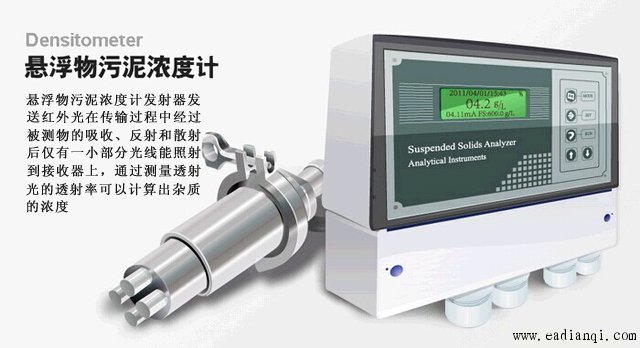

 污泥浓度计通信
污泥浓度计提供串行异步半双工RS485通信，采用MODBUS-RTU规约，测量数据均可读出，每个污泥浓度计可设定其通信地址，通信连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm2。布线时应使通信线远离强电电缆或其他强电场环境，污泥浓度计通信推荐采用T型网络的连接方式，不建议采用星形或其他的连接方式。
MODBUS_RTU通信协议：MODBUS协议在一根通信线上采用主从应答方式的通信连接方式。首先，主计算机的信号寻址到一台唯一地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，就是在一根单独的通信线上信号沿着相反的两个方向传输所有的通信数据流（半双工的工作模式）。
MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通信，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通信线路，而仅限于响应到达本机的查询信号。
主机查询：
查询消息帧包括设备地址、功能代码、数据信息码、校准码。
地址码：
表明要选中的从机设备；
功能代码： 自动控制网www.eadianqi.com版权所有
表明被选中的从设备要执行何种功能数据段：包含了从设备要执行功能的任何附加信息
校验码：
用来检验一帧信息的正确性，用CRC16校准规则。
从机响应：
如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码；数据信息码包括从设备收集的数据，如参数测量值。
硬件连接：
将信号线连接到变送器的A和B端子上。
通信设置：
污泥浓度计规定采用通信格式为9600，N81（1个起始位、8个数据位、无校验、1个停止位），响应速度为0.015S。
通信命令：
功能码“03”——用来读取显示数据。 自动控制网www.eadianqi.com版权所有
