1、按照电阻元件进行选择
测温电阻体可大致分为以下四类： 本文来自www.eadianqi.com
|
测温类型 自动控制网www.eadianqi.com版权所有
|
限定范围 自动控制网www.eadianqi.com版权所有
|
|
铂热电阻 自动控制网www.eadianqi.com版权所有
|
-200～660℃ 本文来自www.eadianqi.com
|
|
铜热电阻 自动控制网www.eadianqi.com版权所有
|
-50～150℃ 本文来自www.eadianqi.com
|
|
镍热电阻 自动控制网www.eadianqi.com版权所有
|
-50～300℃ 本文来自www.eadianqi.com
|
|
镍钴热电阻 本文来自www.eadianqi.com
|
-272～27℃ 自动控制网www.eadianqi.com版权所有
|
下面描述各种测温电阻体的特征
【Pt100铂热电阻】
由于Pt100温度影响下的电阻值变化较大，且稳定性和精度较高，因而被广泛用于工业测量。
铂电阻大致可分为以下三类 自动控制网www.eadianqi.com版权所有
|
分度号 本文来自www.eadianqi.com
|
0℃时的电阻值 本文来自www.eadianqi.com
|
电阻比率=100℃时电阻值/0℃时电阻值 本文来自www.eadianqi.com
|
|
Pt100 本文来自www.eadianqi.com
|
100Ω 自动控制网www.eadianqi.com版权所有
|
1.3851 自动控制网www.eadianqi.com版权所有
|
|
Pt10 自动控制网www.eadianqi.com版权所有
|
10Ω 本文来自www.eadianqi.com
|
1.3851 本文来自www.eadianqi.com
|
|
JPt100 本文来自www.eadianqi.com
|
100Ω 本文来自www.eadianqi.com
|
1.3916 本文来自www.eadianqi.com
|
Pt100使用得最广泛。虽然IEC标准中对Pt10做出了规定，Pt10被添加到JIS标准中，但实际上几乎不被使用。
1989年以前，JPt100在JIS标准上的名称为旧Pt100。1989年对JIS标准进行了修正，当时按照IEC标准制定新Pt100（如今的Pt100），将旧Pt100改为JPt100这一符号后继续沿用（为了避免市场混乱），19971年修正JIS时将其废止。
【铜热电阻】
温度特性偏差小，价格便宜。但是，由于其电阻率（固有电阻）较小，体积上无法实现小型化。此外，由于在高温下容易氧化，它的使用上限温度为+180。
【镍热电阻】
每1的电阻值变化较大，价格低廉。
但是，镍热电阻在+300左右存在临界点，因而其使用上限温度较低。
【铂钴热电阻】
镍钴热电阻是一种将铂钴合金用于电阻元件的传感器，用来测量极低温度
2、按照热电阻精度进行选择
JIS标准中已规定将测温热电阻的精度作为“相对于测量温度计的允许误差” 本文来自www.eadianqi.com
|
精度等级 本文来自www.eadianqi.com
|
允许误差 本文来自www.eadianqi.com
|
|
A级 本文来自www.eadianqi.com
|
±（0.15+0.002|t|）℃ 说明：|t|为测量温度的绝对值 本文来自www.eadianqi.com
|
|
B级 自动控制网www.eadianqi.com版权所有
|
±（0.3+0.005|t|）℃ 说明：|t|为测量温度的绝对值 本文来自www.eadianqi.com
|
3、按照热电阻内部导线的连线方式进行选择
热电阻内部导线的连线方式有2线制、3线制和4线制三种。
【两线制热电阻】

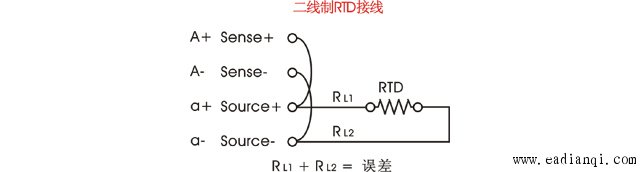

它是一种在电阻元件两端各连结1根导线的连结方式。价格低廉，但由于是将导线原封不动地作为电阻值进行计算，需要预先调节导线电阻值进行修正。因此这种连线方式不实用。
【三线制热电阻】

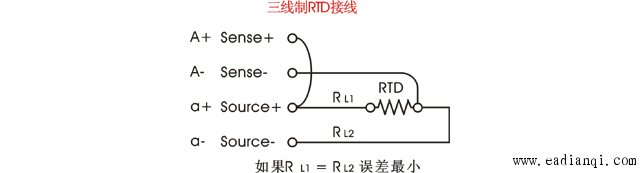

它是最常见的连线方式，它是一种在电阻元件气筒一端连接2根导线，在另一端连接1根导线的连接方式。其特点是，当3根导线的长度、材质、线径以及电阻相同时，可以不受导线电阻的影响。
 本文来自www.eadianqi.com
【四线制热电阻】

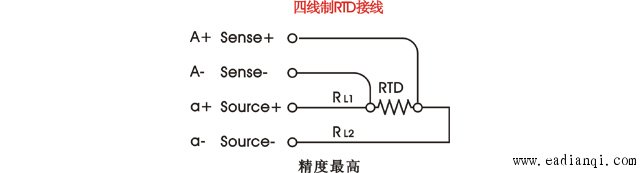

它是一种在电阻元件两端各连接2根导线的连线方式。价格高昂，但从测量原理上来说可以完全不受导线电阻的影响。 本文来自www.eadianqi.com
|
补充知识 为什么3线制热电阻不受导线电阻的影响？

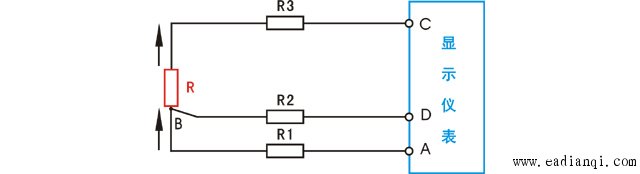

如图所示，3线制热电阻的电阻元件一端连接2根导线，另一端连接1根导线。将电阻元件的电阻值设定为R，将3根导线电阻设为R1、R2、R3（R1=R2=R3），规定电流的流向为ABC。（由于B和C为同电位，因不会流向R2）。
连线到3线制热电阻体的显示仪表，此时会测量AB间电压和BC间电压，然后将两者的差额计算为测量值。
由于流动的电流值为固定不变，如果流经各电阻的电压设定为：R:V
R1、R3：V1时
则（BC间电压）-（AB间电压）=（V+V1）-V1=V
所以说3线制热电阻可以不受导线电阻的影响。 本文来自www.eadianqi.com
 自动控制网www.eadianqi.com版权所有
|
4、按照热电阻构造进行选则
【装配式热电阻】

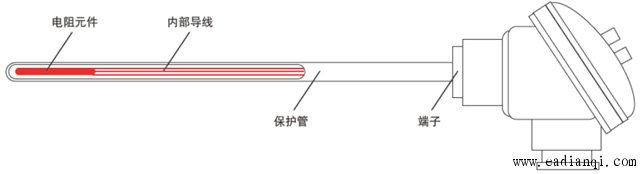

将内部导线连接到电阻元件并放入保护管，按照端子后进行使用，这是装配式热电阻最基本的结构。其优点是可以选择不同按照形式和不同材质保护管，可以适用于一般环境或耐腐蚀环境测温，此外价格低廉，使用方便。但是和铠装热电阻相比较，也具有体积较大、响应速度慢的缺点。
【铠装热电阻】
铠装热电阻是在金属细管（铠装）、内部导线和电阻元件之间填充高纯度MgO（氧化镁），然后进行一体化加工。铠装热电阻体型细长，铠装内不存在空气层，响应迅速是其最大优点。此外，他的好处还在于可以自由弯曲形状，缩细外径。 自动控制网www.eadianqi.com版权所有
|
补充知识 什么是“双支元件”？
测温热电阻的电阻元件部分有时也成为元件。
通常，一个测温热电阻的内部只存在1个电阻元件，我们将它成为单元件。
■希望提高对于内部导线断线等故障的可靠性时
■用于希望在多个设备（比如记和温控仪录仪等）上显示相同测量值并进行记录时。 本文来自www.eadianqi.com
|
|
