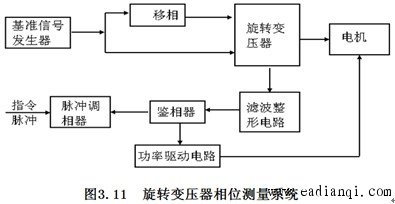

鉴相测量方式根据旋转变压器转子绕组中感应电势的相位来确定被测转角大小的检测方式。 鉴幅测量方式是通过检测旋转变压器转子绕组中感应电势的幅值来实现角位移检测的。 1. 鉴相测量方式 当定子绕组S1-S2和K1-K2中分别通以幅值和频率相同、相位相差为90°的交变激磁电压  时，便可在转子绕组中得到感应电势  ，根据线性叠加原理， 值为激磁电压 的感应电势之和， 由上式可知， 与定子绕组中的激磁电压同频率，但是相位不同， 自动控制网www.eadianqi.com版权所有 相位差 θ就是被测角位移大小 控制系统图：
、
 在基准信号发生器产生产生后，经滤波整形后送入鉴相器，此时 的相位与指令信号比较得到Δθ 经功率放大后驱动电动机。实际应用中注意， 是θ的周期函数，因此，不但测出 大小，还要测出频率或是将θ限制在180度之内，即转子转过角度小于半周。 本文来自www.eadianqi.com 2. 鉴幅测量方式：通过检测转子中感应电势的幅值来实现。 当定子绕组S1-S2和K1-K2中分别通以相位和频率相同、幅值不同的交变激磁电压  ；其中， 分别为激磁电压的幅值， 为旋转变压器的电气角。
由上式可知， 是以
本文来自www.eadianqi.com  为角频率的交变信号，其幅值为 若电气角α已知，只要测量出 的幅值，便可间接求出被测角位移 θ 的大小 |
