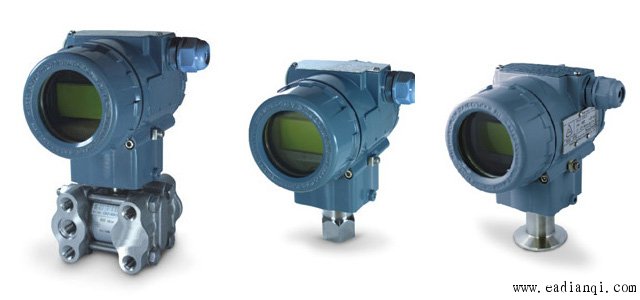

智能变送器由于兼容模拟和数字两种信号，所以它的调试、校准方法与常规变送器不一样，不管怎样调校都将涉及量程问题，智能变送器由于对量程的称谓较多，导致有的仪表工对智能变送器量程概念会发生混淆，自动控制网小编对智能变送器量程的一些概念进行整理，以利智能变送器调校工作的开展。 单晶硅智能变送器 智能变送器中使用的量程称谓有六个，分别为： 1、智能变送器变量下限，简称VLL，可理解为是变送器最大测量范围下限； 2、智能变送器变量上限，简称VUL，可理解为是变送器最大测量范围上限。 本文来自www.eadianqi.com 3、传感器下限，简称LSL，可理解为就是变送器实际使用的订货量程下限； 4、传感器上限，简称IJSL，可理解为就是变送器实际使用的订货量程上限。 5、智能变送器量程下限，简称LRV，可理解为就是控制及显示需要的量程下限； 6、智能变送器量程上限，简称URV，可理解为就是控制及显示需要的量程上限。 为便于大家理解，小编举两个例子说明。 例1：压力变送器量程说明 有一台0～1.6～16MPa的压力变送器，则该变送器的变量下限VLL=0MPa，变量上限VUL=16MPa。但在使用现场是不可能测量这么宽范围的压力，所以应根据设备来选择压力测量范围，如用0-2.5MPa的压力量程，则这时传感器下限LSL=OMPa，传感器上限USL=2.5MPa。在使用中要使0-2.5MPa对应指示为4-20mA，则此时量程下限LRV=OMPa，量程上限URV=2.5MPa。 例2：温度变送器量程说明 一台配K型热电偶的热电偶温度变送器，按标准其分度范围为：-200～1300℃，所以该变送器的变量下限VLL=-200℃，变量上限VUL=1300℃。但在使用现场是不可能用这么宽的测温范围的，所以应根据现场来选择热电偶，如选择一支0-1100℃的热电偶与该变送器配用，则这时传感器下限LSL=O℃，传感器上限USL=1100℃。在使用中要使0-600℃对应指示为4-20mA，则此时量程下限LRV=O℃，量程上限URV=600℃。 自动控制网www.eadianqi.com版权所有 在数字信号处理部分，它的变量范围是从VLL到VUL，这个范围在变送器设计完成以后就不可变了。变送器与传感器组装时要在仪表内设定LSL和USL。当信号超出LSL、USL或VLL、VUL时，仪表会按约定的方式报警。LSL、USL、VLL和VUL的设定是由智能变送器制造厂完成的，用户不需要做。 |
