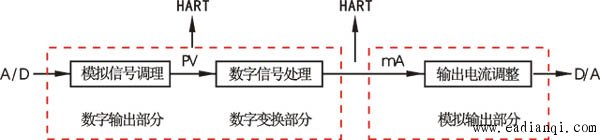

由于智能变送器还没有统一的标准，所以人们所说的智能变送器是指信号制式是模拟、数字兼容的，且模拟信号与数字信号共用一条通道，并用HART协议通信的变送器，常见的有HART智能温度变送器、智能压力变送器和智能差压变送器等。智能变送器与全数字化的总线变送器相比，是有很大差别的。 各智能变送器厂商大多采用自行定制的专用集成电路，因此物理结构上的差别也是很大的，云润仪表在此用智能变送器基本结构的原理框图作介绍，如图所示：  智能变送器基本结构原理图 这样的智能变送器虽然使用了微处理器，且有数字信号，但它仍要与过程控制中的模拟信号（4-20mA）兼容，并作为主要信号，因此在硬件使用中只能采用低功耗器件，并采用通用的集成电路设计，数字电路间的连接一般采用串行接口，以减少连线及降低功耗。 自动控制网www.eadianqi.com版权所有 智能变送器使用了微处理器，对被测的过程数据进行计算及操作，由于整台变送器由硬件和软件构成，与常规变送器相比是大不同了。为便于理解，可把智能变送器的逻辑结构看成是由两台仪表组成，一台是数字仪表，另一台是模拟仪表。如下图所示。图中数字仪表由模拟信号调理和数字信号处理两部分组成；而模拟仪表则是数字仪表的模拟形式表现。按运算关系来看，则有三部分运算电路，而且每一部分都是可以单独进行测量和调试的。分述如下。  智能变送器逻辑结构图 首先看数字仪表的输人部分，在微处理器进行运算前，先要进行A/D转换，把传感元件的测量模拟值转换为数字值。微处理器是依据相应的方程式及数据表、传递函数来进行计算，这过程就是模拟信号调理，又称为传感元件调整；这时的输出是被测过程变量的数字表示，也就是手操通信器上读得的数字值PV。这个数字值只与传感元件的极限范围有关，而与所设定的量程及输出电流没有关系。 自动控制网www.eadianqi.com版权所有 数字仪表的变换部分是把被测参数的数字值变成等效的直流电流，是依据仪表的零点和满量程值和有关函数来进行计算，计算结果就是仪表输出的数字表示。许多智能变送器都支持用命令使仪表进入一种固定的输出测试模式，即用某一特定的输出值来取代被测参数的正常输出值，供维修中检查使用。在这部分改变量程会影响电流输出，但对于手操通信器读取的数字过程变量没有影响。 模拟仪表主要是进行4-20mA输出电流的调整。其接收数字仪表传来的数字信号，并将该数字信号转换成电流，就产生了实际的模拟电流信号，该电流转换是否准确，是要进行校准的，所以校准模拟电流输出是智能变送器特有的。 |
