1.工作原理

    金属导体置于变化着的磁场中，导体内就会产生感应电流，称之为电涡流或涡流。这种现象称为涡流效应。涡流式传感器就是在这种涡流效应的基础上建立起来的。 本文来自www.eadianqi.com

2.转换电路

    由涡流式传感器的工作原理可知，被测量数变化可以转换成传感器线圈的品质因素Q、等效阻抗Z和等效电感L的变化。转换电路的任务是把这些种参数转换为电压或电流输出。总的来说，利用Q值的转换电路使用较少，这里不作讨论。利用z的转换电路一般用桥路，它属于调幅电路。利用L的转换电路一般用谐振电路，根据输出是电压幅值还是电压频率，谐振电路又分为调幅和调频两种。

    一、桥路 本文来自www.eadianqi.com

    二、谐振调幅电路

    三、谐振调频电路


图1　涡流式传感器电桥


图2　谐振调幅电路

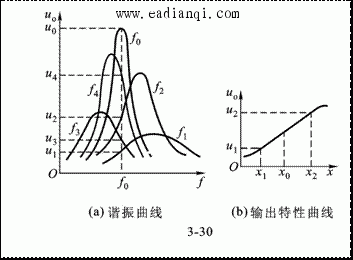

图3　谐振调幅电路特性

本文来自www.eadianqi.com


图4　调频电路原理图
