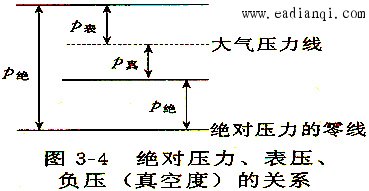

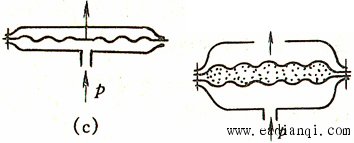

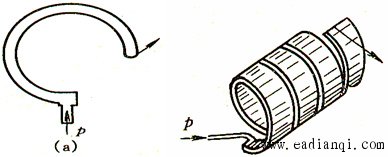

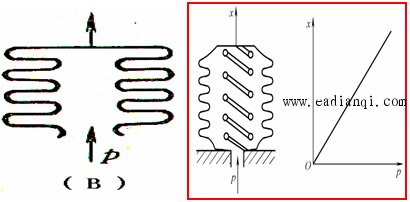

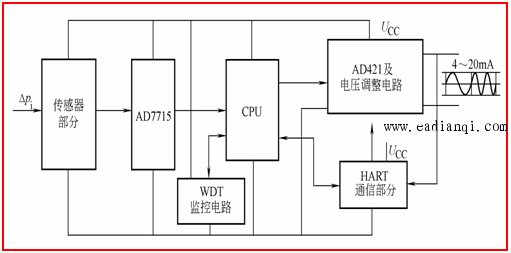

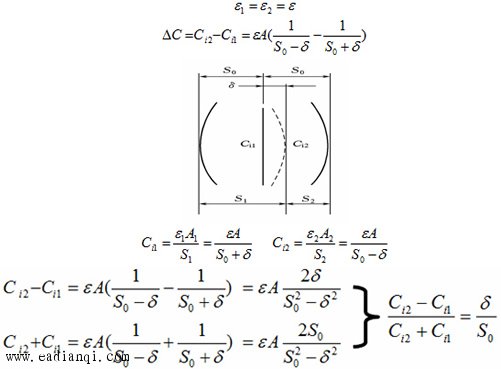

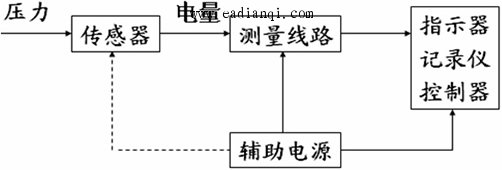

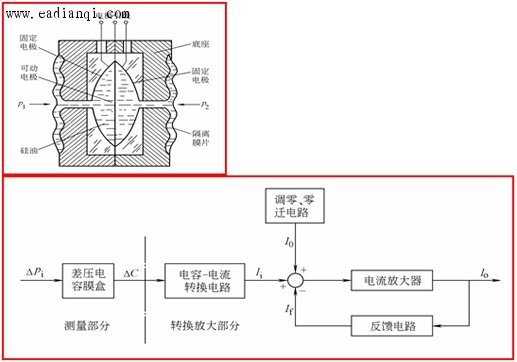

压力的表示及相互间的关系 自动控制网www.eadianqi.com版权所有  波纹管式压力计（1）弹簧管式弹性元件如图（a）所示。弯成圆弧形的金属管子，它的截面做成扁圆形或椭圆形，当通入压力p后，它的自由端就会产生位移。测压范围较宽，可测量高达1000MPa的压力。 （2）波纹管式弹性元件 波纹管式弹性元件是一个周围为波纹状的薄壁金属简体，如图b）所示。这种弹性元件易于变形，而且位移很大，常用于微压与低压的测量（一般不超过1MPa）。  自动控制网www.eadianqi.com版权所有 弹簧 → 线性度好 （3）薄膜式弹性元件 薄膜式弹性元件根据其结构不同还可以分为膜片与膜盒等。它的测压范围较弹簧管式的为低。图（c）为膜片式弹性元件，它是由金属或非金属材料做成的具有弹性的一张膜片（有平膜片与波纹膜片两种形式），在压力作用下能产生变形。  由两张金属膜片沿周口对焊起来，成一薄壁盒子，内充液体（例如硅油），称为膜盒。 4.电气式压力计 它是通过机械和电气元件将被测压力转换成电量（如电阻、电容、电感或电势等）来进行测量的仪表。电气式压力计一般由压力传感器、测量电路和信号处理装置所组成。 快、测量范围广、精度高、远距  电气式压力计组成方框图 电气式压力计一次探头 常用电参数有：电阻、电感、电容、电压等。 本文来自www.eadianqi.com 常见压力变换器（压力探头）有： 应变式压力变换器；压电电阻式压力变换器；电感式压力变换器；电容式压力变换器；霍尔片式压力变换器。电气式压力计----应变片压式力传感器 电阻应变原理：被测压力使应变片产生应变。当应变片产生压缩应变时，其阻值减小；当应变片产生拉伸应变时，其阻值增加。 金属电阻  自动控制网www.eadianqi.com版权所有 相对变化量  已知  定义纵向应变 得 电气式压力计----应变片压式力传感器 相对变化量  两边同除 应变系数  它表示金属丝导体产生应变时的电阻相对变化量。 金属电阻  压阻效应小，应变效应大。 本文来自www.eadianqi.com 半导体，压阻系数很大，应变效应可忽略 电容式差压变送器 作用：将输入差压线性地转换成两电容之差与两电容之和的比值     相对变化值  与被测差压ΔP成线性关系， 且与灌充液的介电常数无关。智能式差压变送器  1）精度高（±5％）、稳定、可靠；2）具有补偿功能 本文来自www.eadianqi.com 2）具有数字、模拟输出方式，能够实现双向数据通信 3）具有数字微调、数字阻尼、通信报警、工程单位换算等有关的存储等功能 软件构成：监控程序和通信程序，A/D采样、非线性补偿、量程转换、线性或开方输出、阻尼及D/A输出硬件构成及其功能 1) 传感器部分：将差压→0～2.5V;供电电压：5V,工作电流：0.8mA. 2） A/D转换：带有前置放大，16位，具有自校准功能 3）CPU:AT89S8252与MCS51兼容; 4）HART通信部分：二进制数字信号与FSK信号之间的转换 5) AD421:数/模转换芯片；电压调整：将24V→5V. 6) 监控电路：保护CPU状态。 自动控制网www.eadianqi.com版权所有 |
