（1） 雷电流幅值 雷电流幅值指主放电时冲击电流的最大值，该幅值可达数十至数百千安，雷电流幅值越大，出现的概率越小。 本文来自www.eadianqi.com

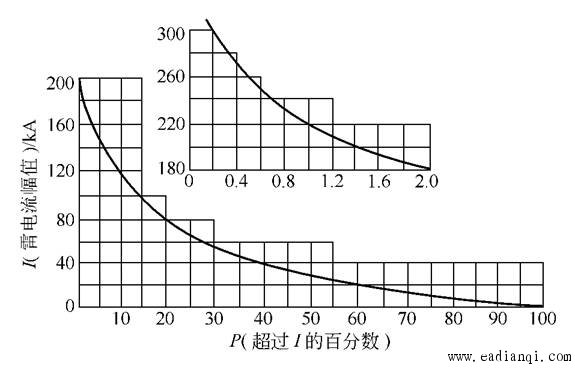

图 5-1中的曲线也可用下式表示，即 本文来自www.eadianqi.com lgP =I/108 本文来自www.eadianqi.com 式中 P———雷电流超过 I的概率； 本文来自www.eadianqi.com I———雷电流幅值，kA。 本文来自www.eadianqi.com
中国年平均雷暴日在 20d/a及以下的地区，如西北地区、内蒙古地区、东北边境地区等，因为形成雷云的高温度、高湿度的条件较差，可由给定的概率按图 5-1查出雷电流幅值后减 本文来自www.eadianqi.com lgP =I/54 本文来自www.eadianqi.com
根据防雷设计的长期运行经验，对建筑物及构筑物，I取为150kA 的计算值，实践中证明是安全可靠的。 本文来自www.eadianqi.com

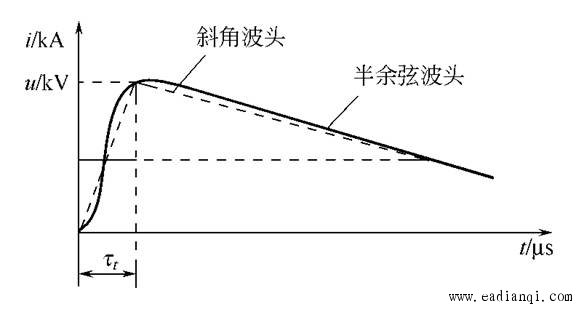

（2） 雷电流陡度 雷电流波形如图 5-2所示。雷电流由零增长至最大幅值的这一部分，称为波头（τt），通常只有 1 ～4μs；电流值下降的部分，称为波尾，可长达数十微秒，这种波头的形状称为半余弦波，用数字式表达即为 本文来自www.eadianqi.com
i=1/2（1 -cosωt） 本文来自www.eadianqi.com

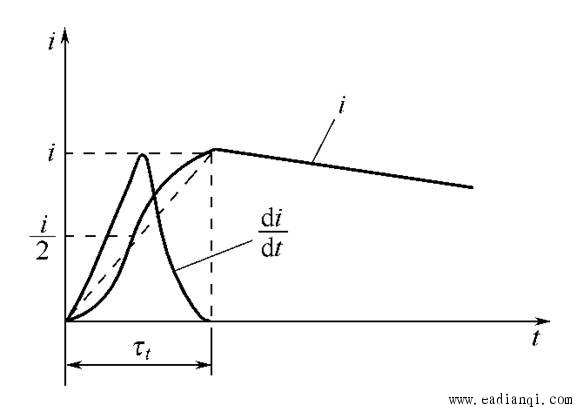

在波头部分，电流对时间的变化率 a = di/dt，称为陡度。雷电流与雷电流陡度的关系如图 5-3所示。陡度的数值开始时很快地增加，a的最大值对半余弦波来说应在 i/2处，以后逐渐变小。当雷电流的幅值达到最大值时，a = 0，即雷电流的 自动控制网www.eadianqi.com版权所有
最大值与陡度的最大值并不是同时出现的。由于 τt比较固定，说明 a与雷电流幅值之间有极为密切的关系，根据运行经验，在我国 τt取 2.6μs。 （3） 雷电冲击过电压 雷电冲击过电压指冲击电压的最大值。直击雷冲击过电压按下式计算，即 本文来自www.eadianqi.com us=iRs+Ldi/dt 自动控制网www.eadianqi.com版权所有 式中 us———直击雷冲击过电压，kV； 本文来自www.eadianqi.com
i———雷电流，kA； 自动控制网www.eadianqi.com版权所有 Rs———防雷接地装置的冲击接地电阻，Ω； 自动控制网www.eadianqi.com版权所有
L———雷电流通路的电感 （如通路长度 l以 m 为单位，则 L =1.3l），μH。 自动控制网www.eadianqi.com版权所有 Uis=25Imh/d 本文来自www.eadianqi.com 式中 Uis———感应雷冲击过电压，kV； 自动控制网www.eadianqi.com版权所有 Im———雷电流幅值，kA； 本文来自www.eadianqi.com h———电力线路导线平均高度，m； 本文来自www.eadianqi.com
d———线路距雷击点水平距离，m。 自动控制网www.eadianqi.com版权所有 |
