实际上跨步电压触电也是属于间接触电形式。当两脚跨在为接地电流所确定的各种电位的地面上，且其跨距为 0.8m时，两脚间的电位差，称为跨步电压，由跨步电压造成的触电称为跨步电压触电。如图所示。 自动控制网www.eadianqi.com版权所有

  本文来自www.eadianqi.com

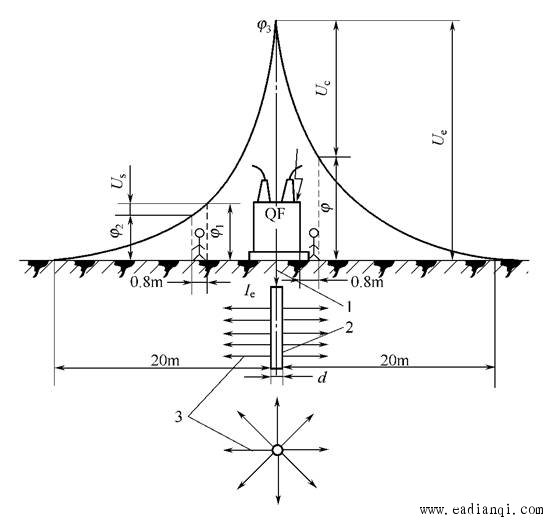

图  接地电流由单根接地体向四周流散的情况

本文来自www.eadianqi.com

1—接地导线；2—接地体；3—流散电流

Ue—对地电压；Ie—接地电流；QF—油断路器

自动控制网www.eadianqi.com版权所有

在图 1-4中，跨步电压为Us=φ1-φ2 自动控制网www.eadianqi.com版权所有

式中 Us———跨步电压，V；

φ1———人左脚所站处的电位，V；

φ2———人右脚所站处的电位，V。接触电压则是指在接地电流回路上，一人同时触及的两点之间的电位差。接触电压通常以水平方向为 0.8m，垂直方向1.8m 计算。图中的 Uc 表示人接触到油断路器 QF 时的接触电压，等于油断路器 QF 的电位 φ3 和脚所站地方的电位 φ之差，即 本文来自www.eadianqi.com

Uc=φ3-φ 自动控制网www.eadianqi.com版权所有

接地电流是指由于绝缘损坏而发生的经故障点流入地中的电流，亦称故障接地电流。在图 中。接地电流经油断路器QF的外壳、接地导线、钢管接地体而散流入地中。下列情况和部位可能发生跨步电压触电。 自动控制网www.eadianqi.com版权所有

① 带电导体特别是高压导体故障接地或接地装置流过故障电流时，流散电流在附近地面各点产生的电位差，可造成跨步电压触电。 自动控制网www.eadianqi.com版权所有

② 正常时有较大工作电流流过的接地装置附近，流散电流在地面各点产生的电位差，可造成跨步电压触电。

自动控制网www.eadianqi.com版权所有

③ 防雷装置遭受雷击，或高大设施、高大树木遭受雷击时，极大的流散电流在其接地装置或接地点附近地面产生的电位差，可造成跨步电压触电跨步电压的大小受接地电流大小、人体所穿的鞋和地面特征、两脚之间的跨距、两脚的方位以及离接地点的远近等因素的影响。人的跨距一般按 0.8m 考虑。由于跨步电压受很多因素的影响，以及由于地面电位分布的复杂性，几个人在同一地带（如在同一棵大树下，或在同一故障接地点附近） 遭到跨步电压触电完全可能出现截然不同的后果。人体受到跨步电压触电时，电流是沿着人的下身，从脚到脚与大地形成回路，使双脚发麻或抽筋并很快倒地。跌倒后由于头脚之间的距离大，使作用于人身体上的电压增高，电流相应增大，并有可能使电流通过人体内部重要器官而出现致命的危险。
